Wielofunkcyjny tester USB z reduktorami Lightning, USB-C, mini USB i micro USB do pomiaru napięcia, natężenia i dostarczanej mocy ładowarek, powerbanków i portów USB oraz do testowania jakości kabli.

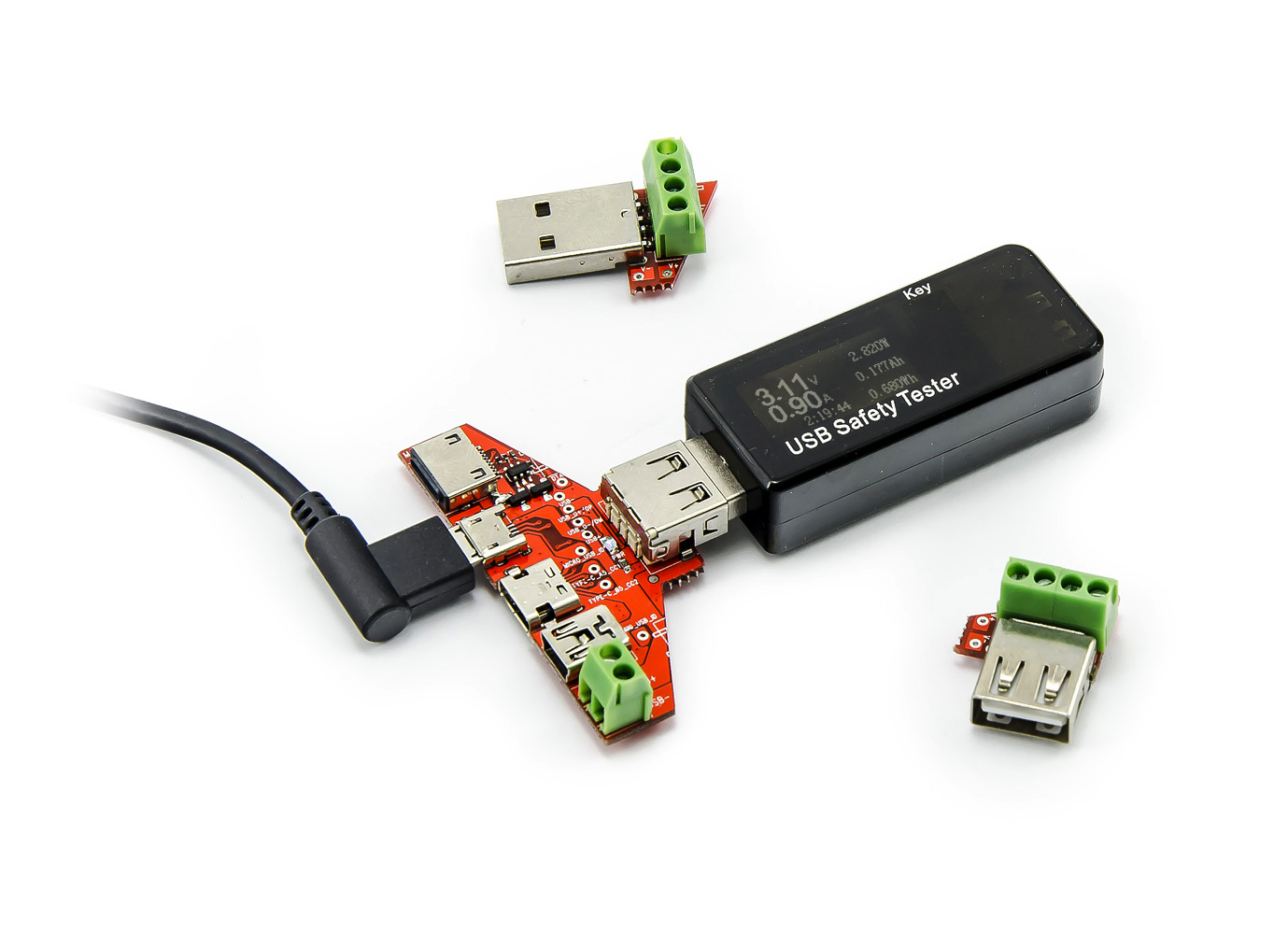

W połączeniu z dostarczoną uniwersalną płytką drukowaną ze wszystkimi komercyjnie używanymi złączami, można podłączyć dowolną ładowarkę lub wyjście powerbanku, aby zmierzyć wymagane parametry. Płytka zawiera również dwa klasyczne złącza USB - męskie i żeńskie, z których wyprowadzono zaciski śrubowe dla jeszcze większej wszechstronności. W ten sposób można podłączyć i mierzyć nawet urządzenia bez złącza USB.

Oprócz pomiaru podstawowych wielkości, sam tester USB posiada zaawansowane funkcje, które obliczają całkowity pobór mocy w Wh i pojemność baterii w mAh. Za pomocą tego multimetru można zmierzyć pobór prądu podłączonych urządzeń peryferyjnych USB, urządzeń mobilnych i akcesoriów.

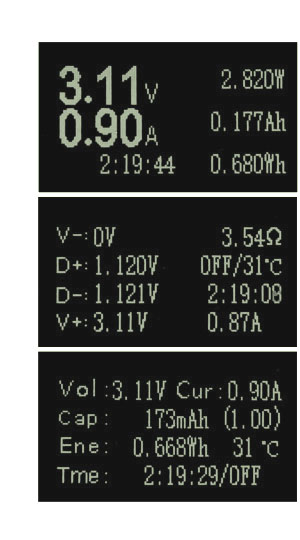

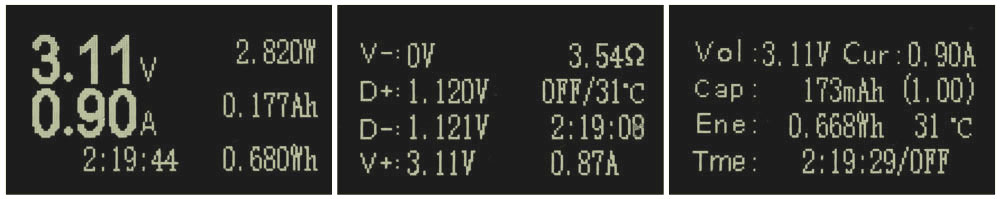

Tester USB jest podłączony do obwodu szeregowo, jako pośrednik między portem źródłowym USB a urządzeniem peryferyjnym USB. Posiada trzy tryby wyświetlania, patrz rysunek poniżej, między którymi można się przełączać za pomocą jednego przycisku.

Pierwszy ekran wyświetla podstawowe zmienne - napięcie i prąd w powiększeniu, następnie moc wejściową (W), pojemność baterii (Ah) i całkowitą dostarczoną moc (Wh) oraz całkowity czas. Czas jest używany do obliczenia całkowitej pojemności baterii i całkowitej dostarczonej mocy i może być resetowany przed każdym pomiarem poprzez długie przytrzymanie przycisku sterowania.
Na drugim ekranie można monitorować napięcie każdego przewodu USB, w tym linii danych, całkowity czas, rezystancję, temperaturę i wartość prądu.
Trzeci ekran oferuje kompaktowy wyświetlacz wszystkich mierzonych wielkości, z wyjątkiem linii danych USB i rezystancji.

Za pomocą tego multimetru można również przetestować jakość kabli do ładowania telefonów i tabletów, co jest wielką zaletą. Oryginalne kable producentów charakteryzują się małymi spadkami napięcia, dzięki czemu są w stanie rozprowadzić wystarczającą ilość prądu do ładowania urządzeń mobilnych. Nieoryginalne kable są jednak zwykle wykonane z niskiej jakości przewodów, które mają wysoką rezystancję, co skutkuje dużymi spadkami napięcia, a tym samym, co ważniejsze, prądu. Używając tego testera USB jako pośrednika między ładowarką a kablem z urządzeniem mobilnym, można zmierzyć ilość przepływającego prądu i stwierdzić, czy kabel jest dobrej jakości, czy nie.

Zarówno płytka złącza, jak i tester USB zawierają dwustronne złącza USB, dzięki czemu za każdym razem można zobaczyć wyświetlacz testera.

Ten wielofunkcyjny tester USB jest idealny w połączeniu z zasilaczem USB o mocy 35 W, który można nabyć oddzielnie. Obciążenie można następnie wykorzystać do testowania, na przykład, całkowitej pojemności baterii i powerbanków.


Parametry:
Pomiar napięcia: 3 - 30V (rozdzielczość 5 cyfr)
Pomiar prądu: 0 - 5.100A (rozdzielczość 5 cyfr)
Pomiar pojemności baterii: 0 - 99999mAh
Pomiar Wh: 0 - 999Wh
Pomiar temperatury: 0 - 80°C
Pomiar mocy: 0 - 299W
Maksymalny czas obliczania Ah i Wh: 1000h
Prędkość pomiaru: 0,5s
Rozdzielczość wyświetlacza: 128x64px
Zasilanie: z mierzonego urządzenia

Kompatybilność z USB 1.1, USB 2.0 i USB 3.0 (3.1)
Obsługa Qualcomm QC3.0, QC2.0, BC1.2 i szybkiego ładowania Apple 2.4A
Tester USB jest urządzeniem wielkości większego dysku flash USB - 65 x 25 x 15 mm.

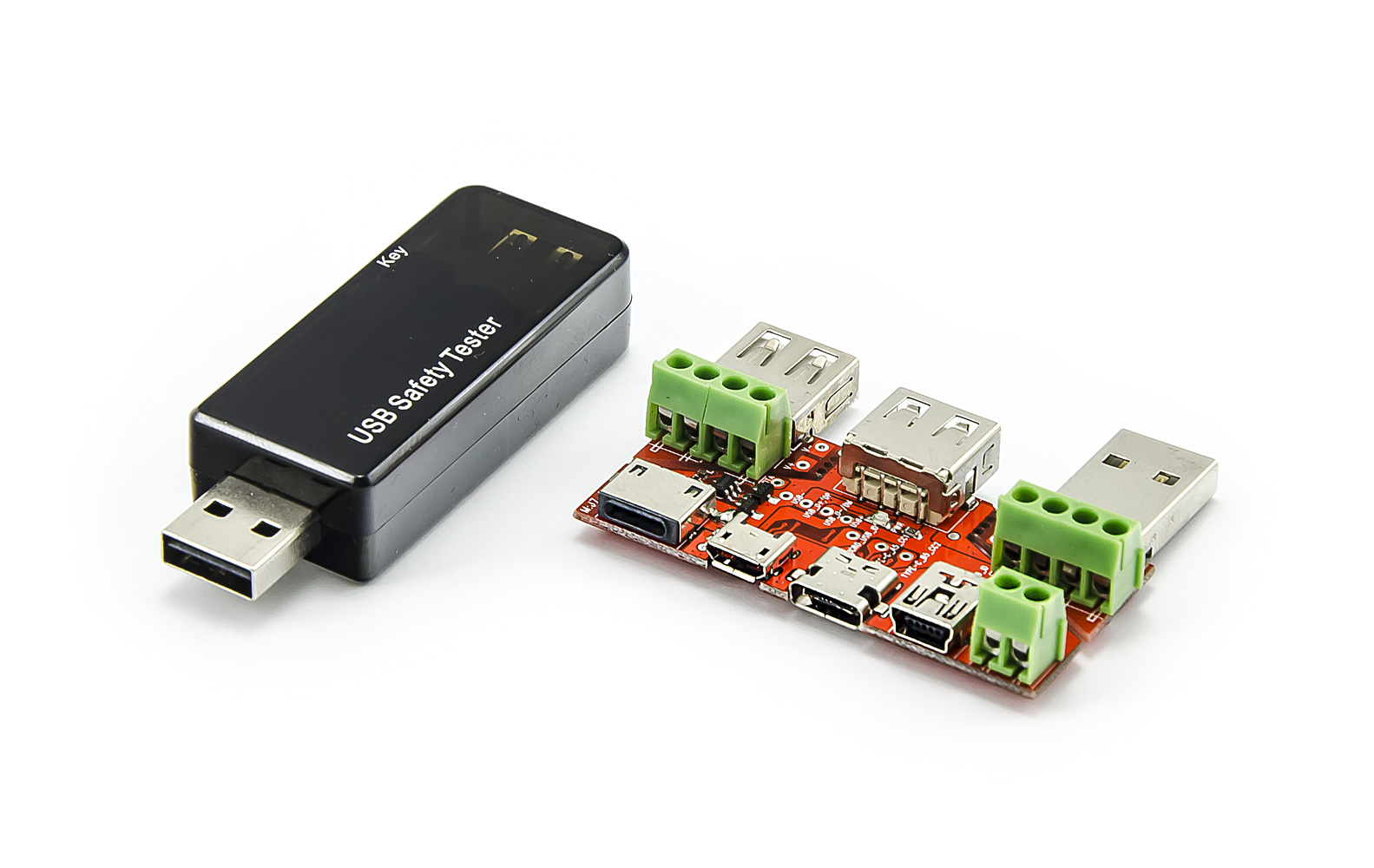

Płytka drukowana złącza
Złącza: USB f/m, USB mini, micro USB, USB-C, Apple Lightning, listwa zaciskowa +/-
Wymiary płytki drukowanej: 65 x 25 mm
