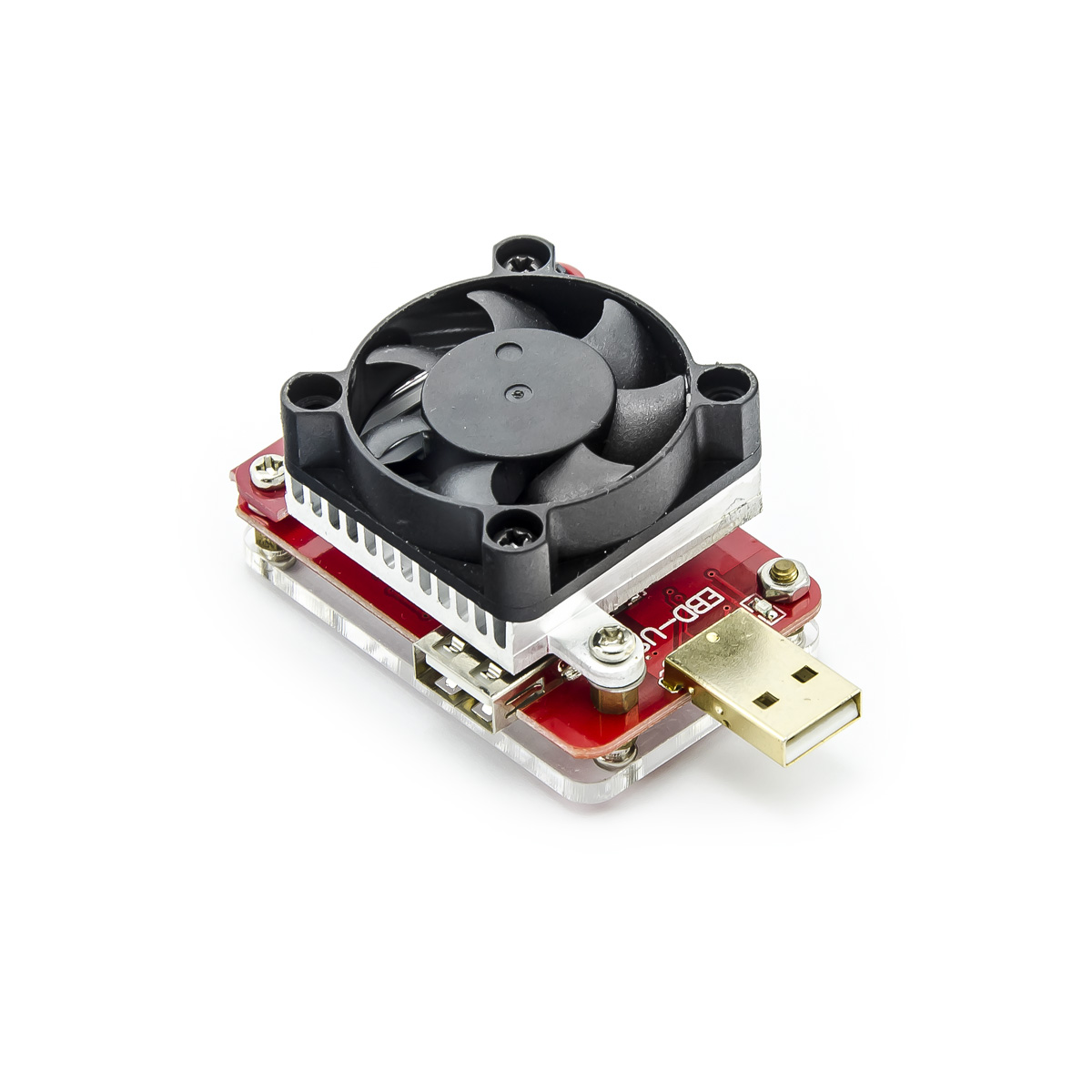

Sterowane komputerowo obciążenie USB z zakresem napięcia 0,05-13,5 V, zakresem prądu 0,05-4 A i maksymalnym rozproszeniem mocy 25 W z oprogramowaniem sterującym, które wykreśla przebiegi napięcia i prądu w czasie rzeczywistym.

To elektroniczne obciążenie USB łączy się z komputerem za pośrednictwem portu micro USB, który służy wyłącznie do komunikacji z komputerem, a nie jako źródło zasilania. Do podłączenia zasilania używany jest konwencjonalny port USB (A). Zasilanie może być dostarczane od 0,05 do 13,5 V DC, z prądem do 4 A. Obciążenie można następnie kontynuować, podłączając inne urządzenie USB, które szereguje się po samym obciążeniu (wynikowy pobór jest sumą ustawionego obciążenia i podłączonego urządzenia).

Obciążenie może działać w dwóch trybach:

Tryb obciążenia - wystarczy wybrać pobór prądu obciążenia w oprogramowaniu sterującym - obciążenie działa w trybie stałego prądu. Pobór prądu jest wyświetlany zarówno liczbowo, jak i graficznie - na wykresie. Na wykresie widoczne jest również napięcie i można obserwować jego całkowity zanik. Wyświetlany jest również całkowity pobór mocy obciążenia w watach, a wraz z nim czas pomiaru.
Tryb miernika - który pokazuje chwilowy pobór prądu i napięcie podłączonego urządzenia USB

Oprogramowanie sterujące pozwala na eksport wartości jako obraz - bitmapa, lub jako tabela w formacie *.csv. Dostępny jest również test QC2 i QC3 (szybkie ładowanie).

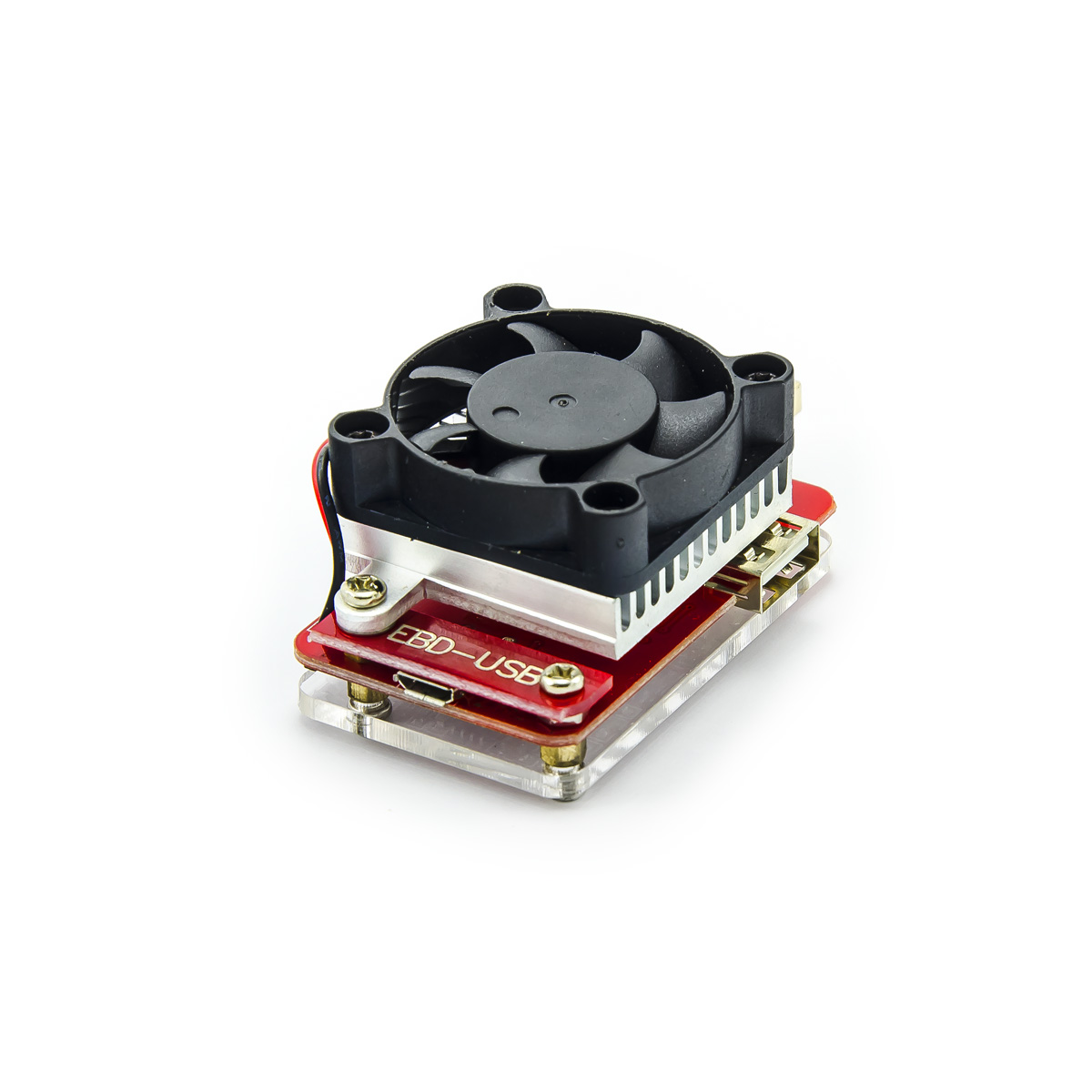

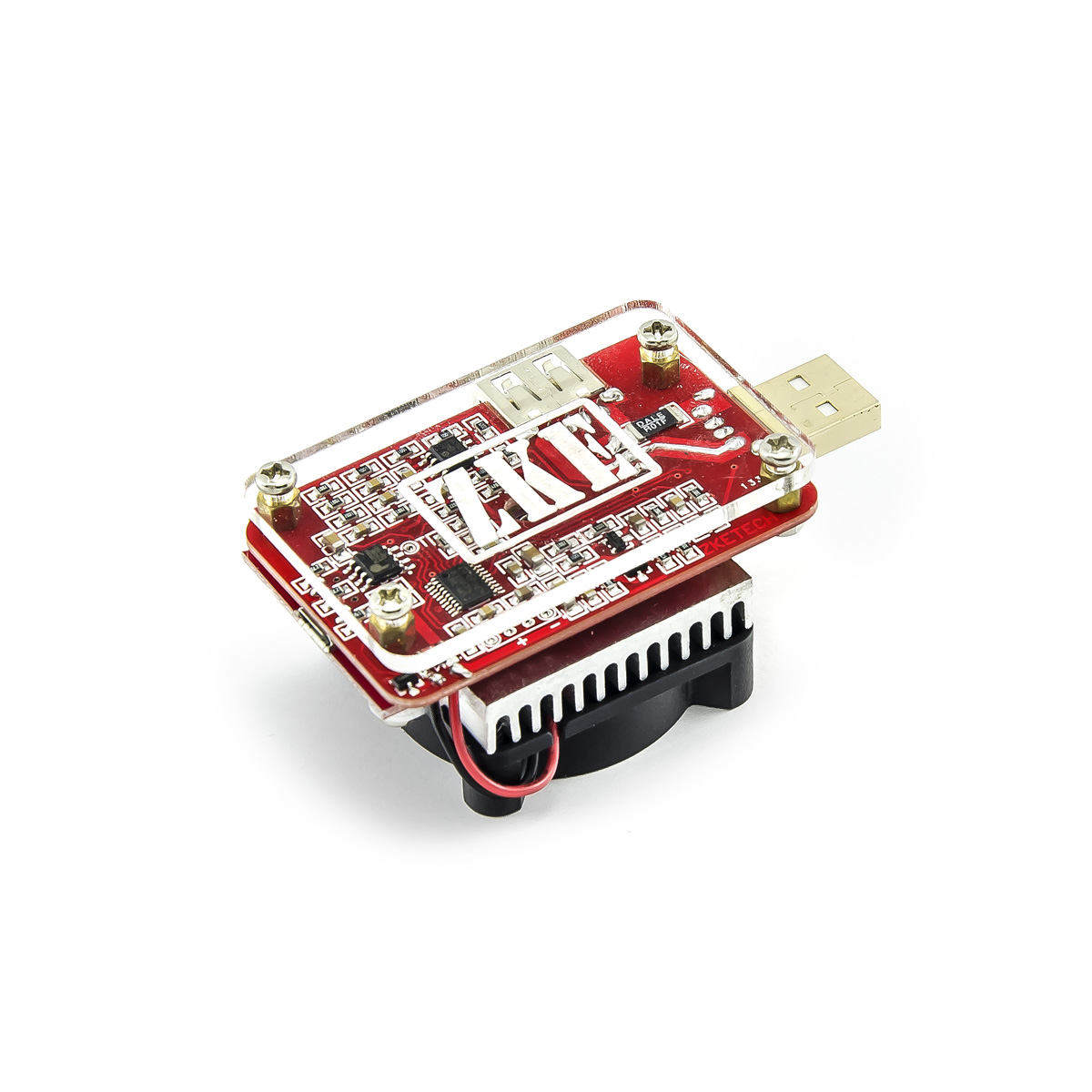

Obciążenie ma aktywny radiator 40 mm, który automatycznie uruchamia się w razie potrzeby. Sama płytka PCB jest niewielkich rozmiarów - 40x60x33mm. Dolna część pokryta jest przezroczystą pleksi, co zapobiega dotykaniu i ewentualnym zwarciom.

Obciążenie USB może być wykorzystywane na wiele sposobów, jest idealnym narzędziem do pomiaru pojemności akumulatorów - powebanków, w tym wykreślania charakterystyki ich rozładowania w funkcji czasu, do pomiaru twardości źródeł USB - ładowarek, do dokładnego pomiaru poboru mocy urządzeń USB, do pomiaru jakości kabli zasilających i innych.

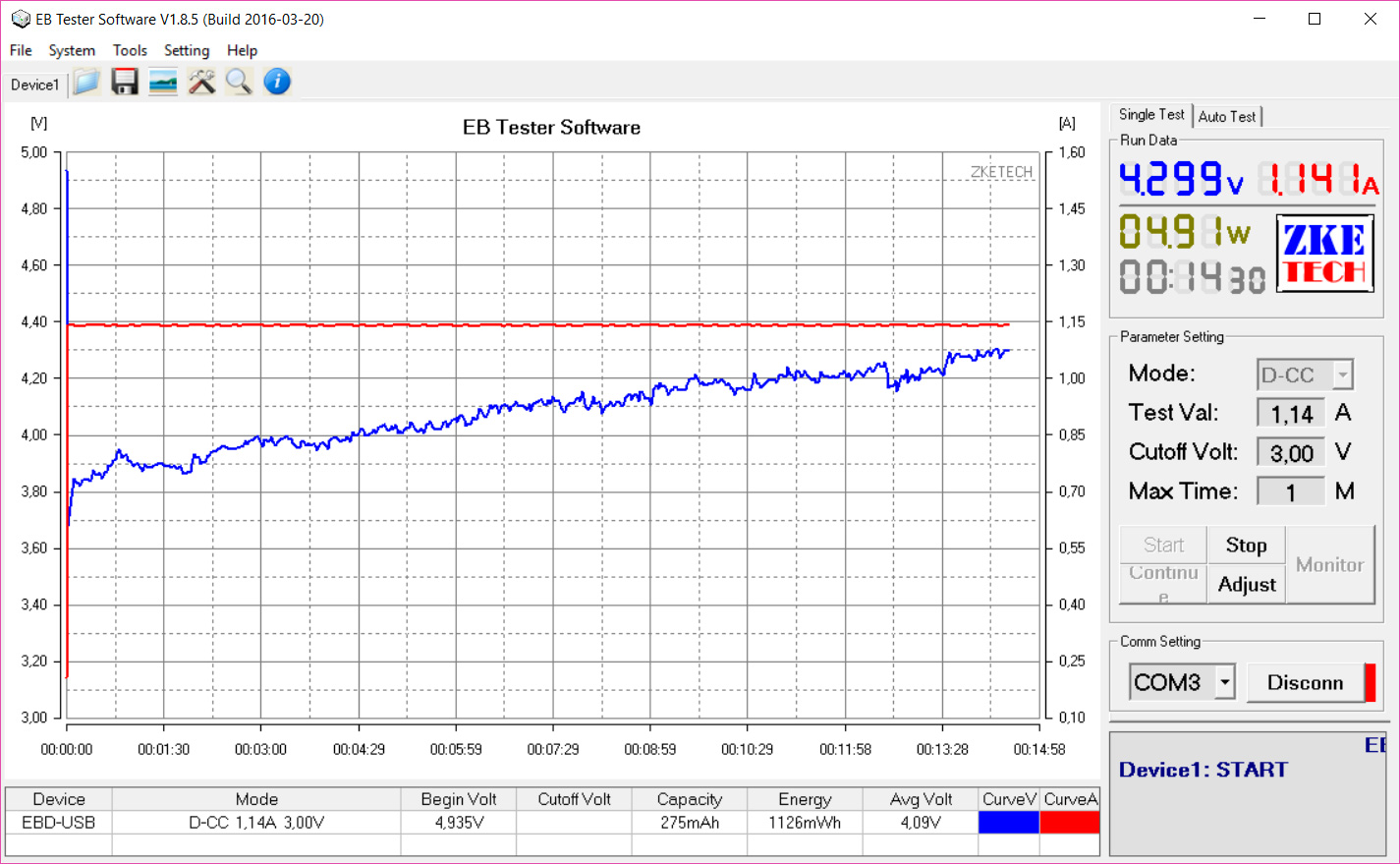

Demonstracja oprogramowania:
