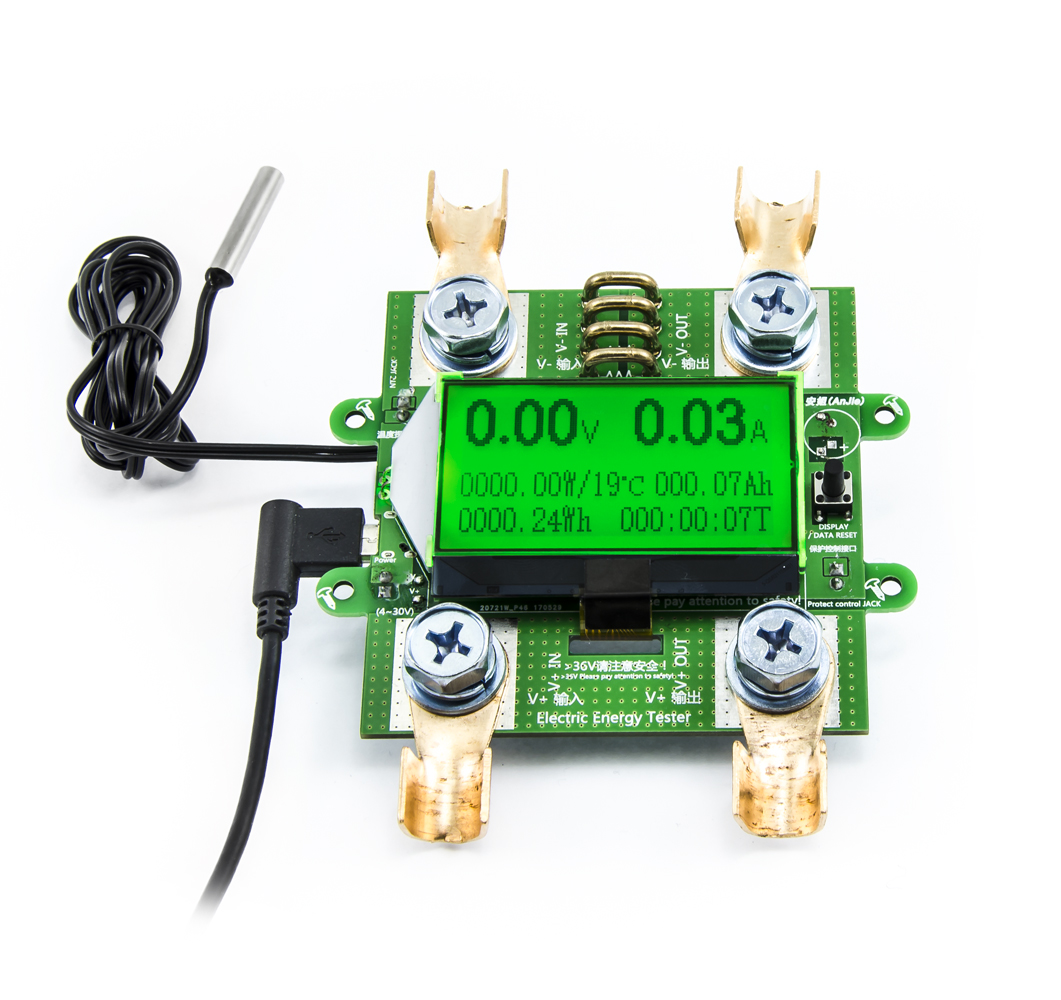

Multimetr DC o otwartej konstrukcji do pomiaru napięcia, prądu, mocy, temperatury, dostarczonej energii i pojemności baterii dla napięcia do 300VDC i prądu do 100A.

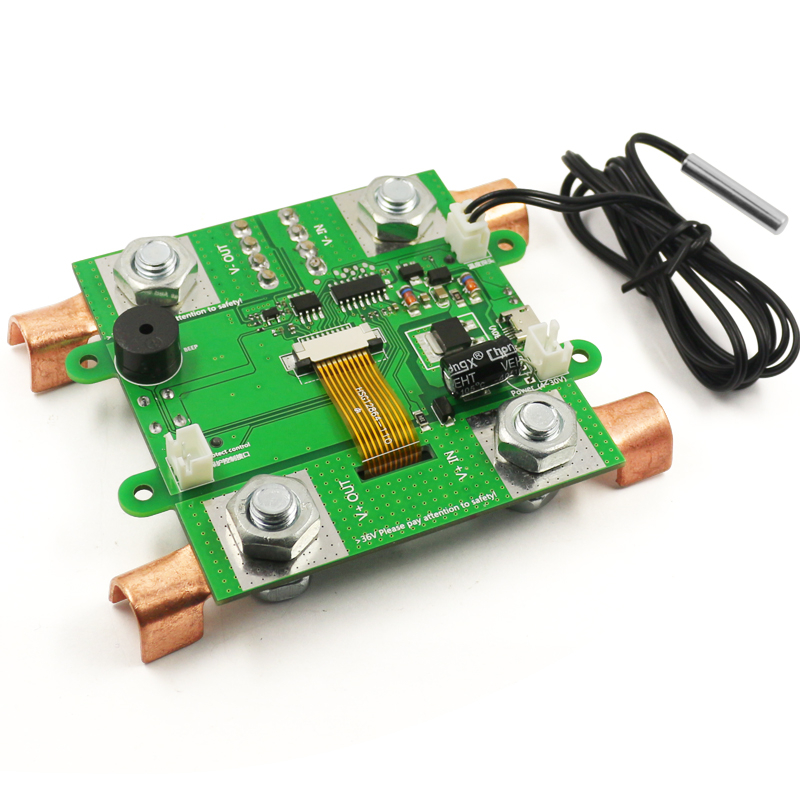

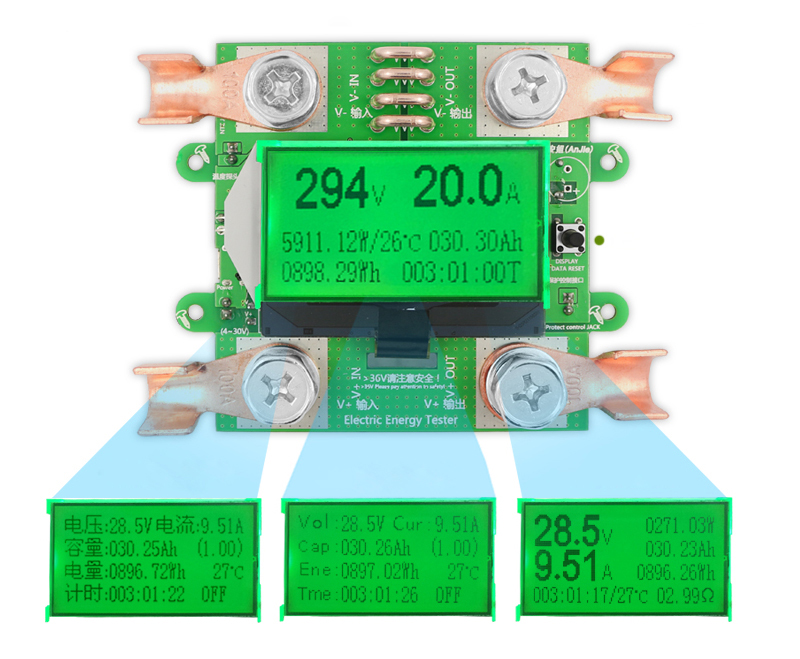

Otwarta konstrukcja multimetru sprawia, że nadaje się on do wbudowania w większe urządzenia, takie jak akumulatory, zasilacze lub do ukrycia i samodzielnego użytku jako multimetr DC - można użyć dostarczonej skrzynki (patrz następne zdjęcia). Multimetr oferuje duży wyświetlacz z matrycą punktową, który pokazuje wszystkie mierzone informacje. Wyświetlacz jest podświetlany na zielono (można go wyłączyć). Połączenia kablowe są realizowane jako mocne miedziane końcówki kablowe 100A podłączone do płytki drukowanej za pomocą śrub M8. Multimetr posiada również sondę termoparową, która może być używana do pomiaru np. temperatury akumulatora lub otoczenia. Po odłączeniu zasilania dane pomiarowe są zapisywane.

Miernik może być zasilany niezależnie przez złącze microUSB (kabel nie jest dołączony do zestawu), złącze zasilania lub bezpośrednio z mierzonego źródła zasilania (od 8V).
Nadaje się do budowy własnych potężnych zasilaczy DC, do pomiaru rzeczywistej pojemności baterii i innych zastosowań.

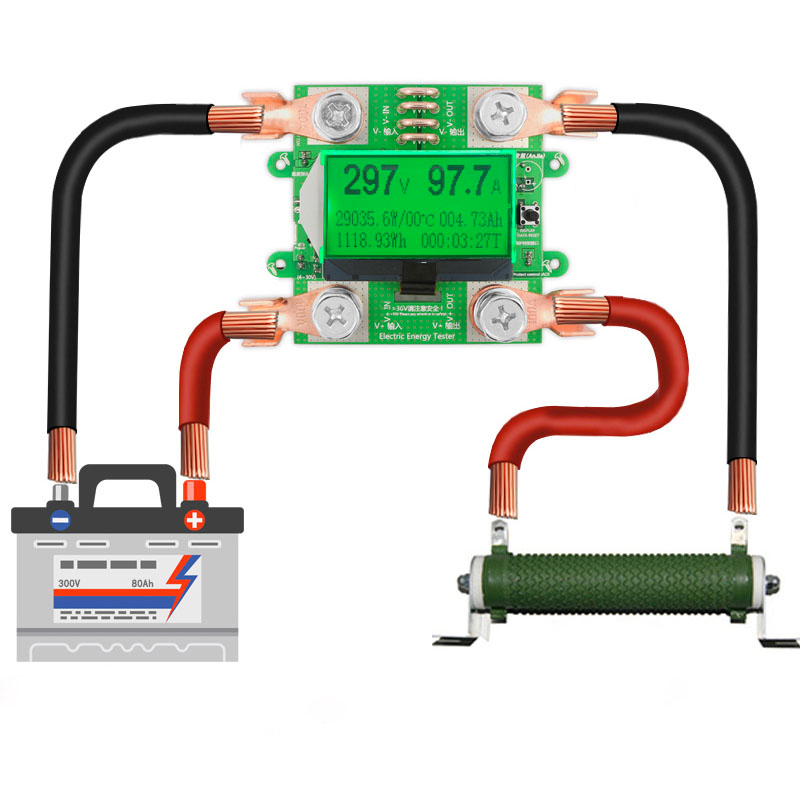

UWAGA - moduł mierzy prąd i pojemność tylko "jednokierunkowo", tj. źródło znajduje się na wejściu (zaciski IN), a obciążenie na wyjściu. Jeśli zmienisz kierunek przepływu prądu (np. z akumulatora znajdującego się po prawej stronie (zaciski OUT), który wcześniej ładowałeś i mierzyłeś dostarczoną pojemność), to jeśli pobierzesz prąd z zacisków wejściowych z akumulatorem na zaciskach wyjściowych, to pobrana w ten sposób moc nie zostanie zmierzona i zarejestrowana przez tester DC. Tester nie zostanie uszkodzony, ale nic nie zostanie zmierzone i zarejestrowane.

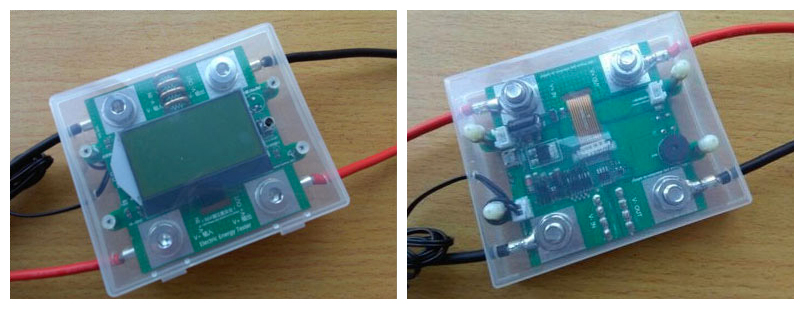

W zestawie znajduje się również przezroczyste plastikowe pudełko, które służy przede wszystkim jako opakowanie, ale może być również używane jako pudełko konstrukcyjne dla testera DC.

Parametry:
Zakres napięcia: 0,00 V ~ 300 V / 0,05 V
Zakres prądu: 0,00 A ~ 100 A / 0,05 A
Pomiar pojemności: 0 ~ 999,999 Ah / 0,01 Ah
Pomiar Wh: 0 ~ 9999,99 Wh / 0,01 Wh
Pomiar mocy: 000,00 ~ 2999,99 W / 0,01 W
Pomiar impedancji: 1 ~ 999,9 / 0,1
Pomiar temperatury: 0 ~ 99 °C / 1 °C
Maksymalny czas pomiaru: 999H59M59S /1S
Częstotliwość odświeżania: 500 ms
Dokładność 1%
Temperatura pracy: -10~+60 C
Wilgotność robocza: 10~80%
Wymiary: 105 x 81 x 17 mm

Zasilanie multimetru:
Możliwość zasilania bezpośrednio ze źródła pomiarowego: od 8V
Opcja zasilania przez złącze zasilania: DC 4 ~ 30V
Opcja zasilania przez złącze micro USB
Pobór prądu przez multimetr <0,02 A
