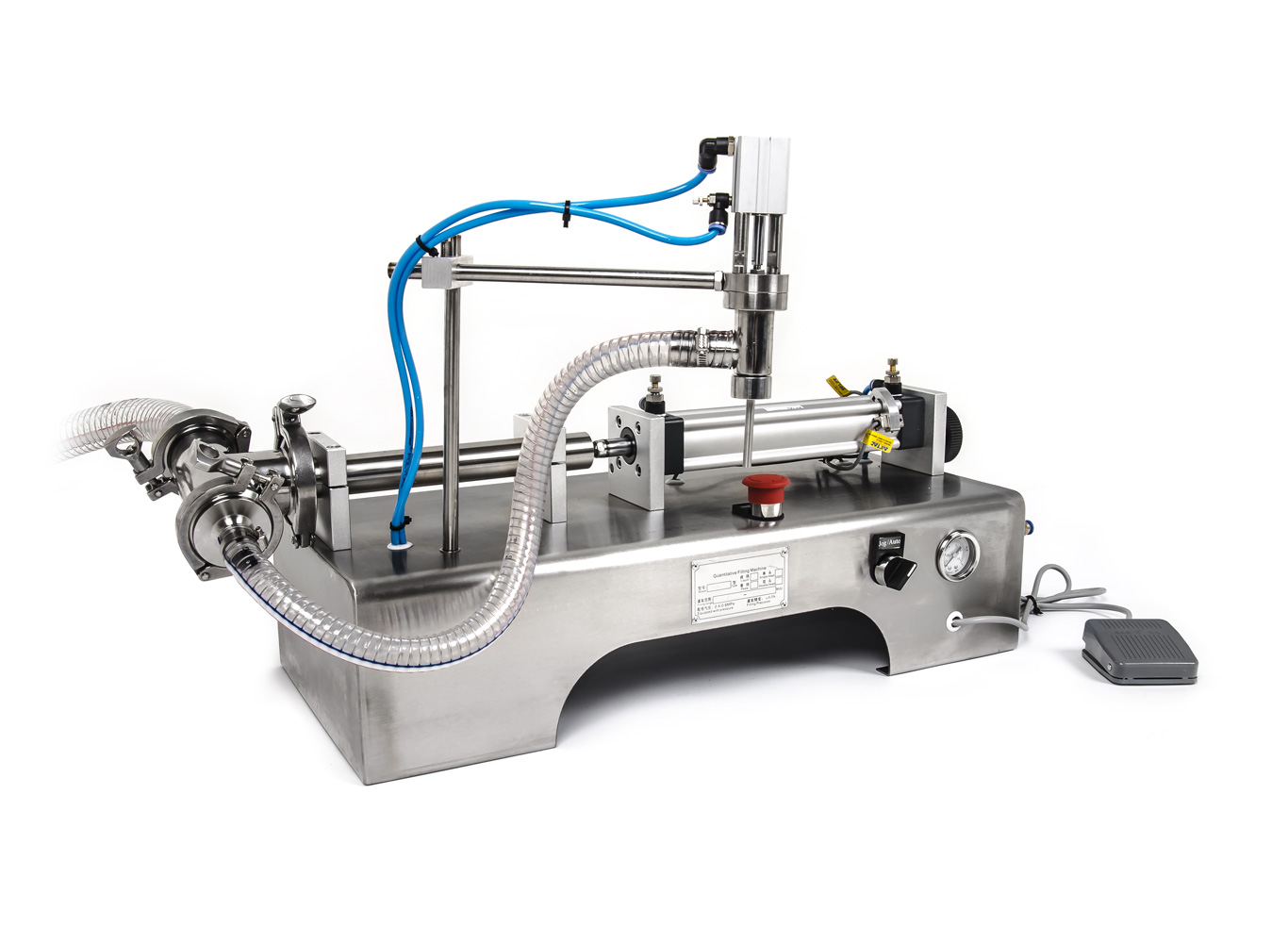

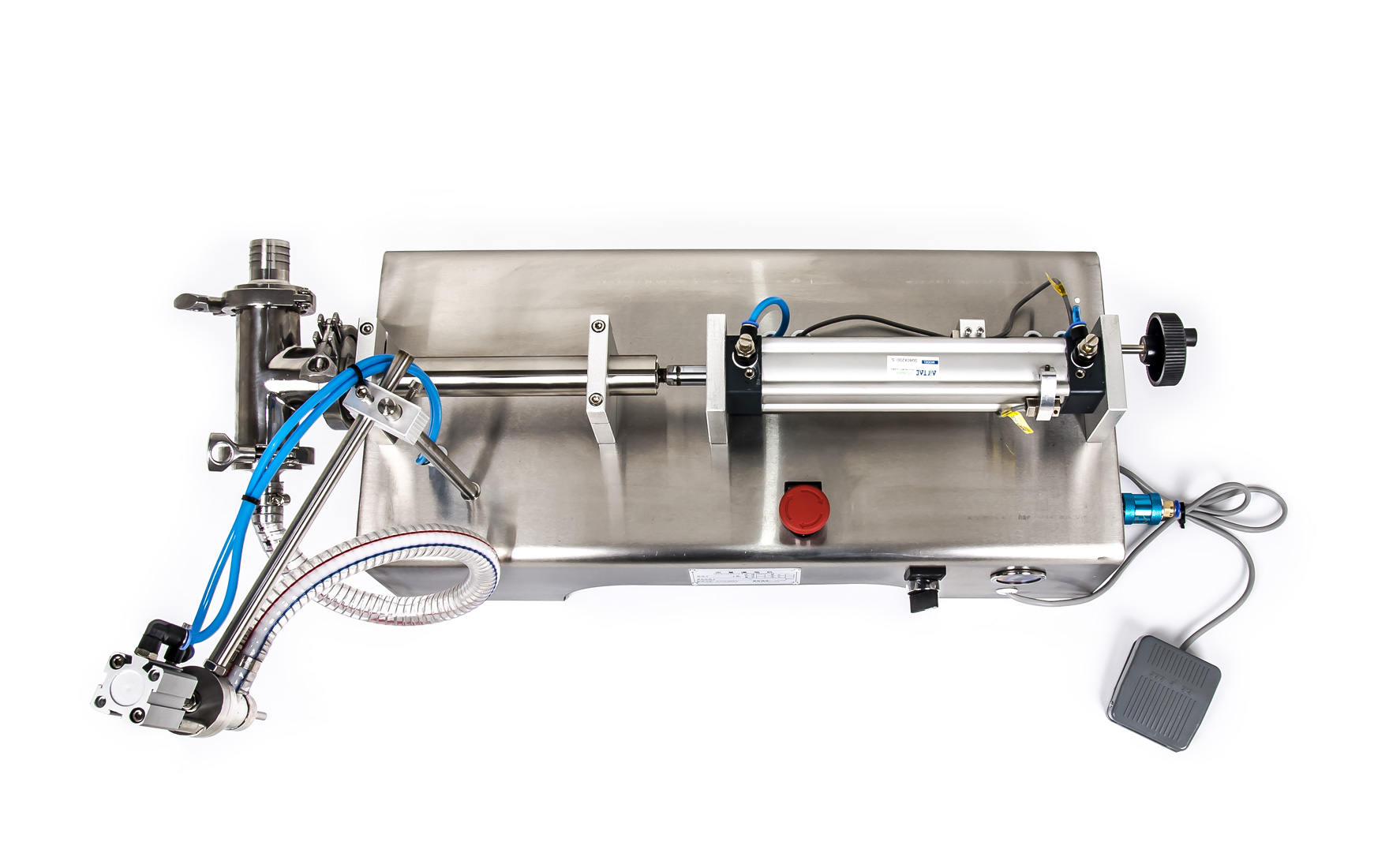

Jednogłowicowy napełniacz tłokowy - dozownik cieczy do objętości od 10 do 100 ml w jednej partii z ręcznym i automatycznym trybem napełniania, przeznaczony głównie do napełniania mniej gęstych cieczy o lepkości od wody do oleju.

Dozownik cieczy działa na zasadzie dwóch zaworów jednokierunkowych i tłoka pośrodku tych zaworów, który wypycha ciecz do przodu w jednym kierunku, a gdy wraca, zasysa dozowaną ciecz przez rurkę. Podczas wytłaczania, zawór spustowy w głowicy napełniającej jest pneumatycznie otwierany w tym samym czasie. Jest to kontrolowane przez elektromagnetyczny przełącznik pneumatyczny wewnątrz urządzenia, który wpuszcza dostarczane sprężone powietrze do głównego tłoka i zaworu. W jednym kierunku wypiera tłok i jednocześnie otwiera zawór, w drugim kierunku ściska tłok i zamyka zawór (piasta T). Całkowita objętość dozowanego płynu jest kontrolowana przez dwa czujniki elektromagnetyczne, które wykrywają położenie tłoka. Jeden z nich jest zamocowany na początku tłoka, a drugi można przesuwać wzdłuż tłoka, aby dostosować zakres ruchu tłoka, a tym samym ilość zasysanego i dozowanego płynu. Dawka jest regulowana w zakresie od 10 do 100 ml i może być powtarzana w celu uzyskania większej objętości. Dozownik może również obsługiwać mniejsze dawki - 5 ml, jednak zalecana przez producenta minimalna dawka to 10 ml.

Dozownik może być używany zarówno do ręcznego napełniania - za pomocą pedału nożnego do wyzwalania dawki, jak i w trybie automatycznym, w którym urządzenie dozuje w sposób ciągły z prędkością zależną od czasu ruchu głównego tłoka. Jest to odpowiednie na przykład dla przenośnika taśmowego lub doświadczonego operatora, który może napełniać z dużą szybkością.

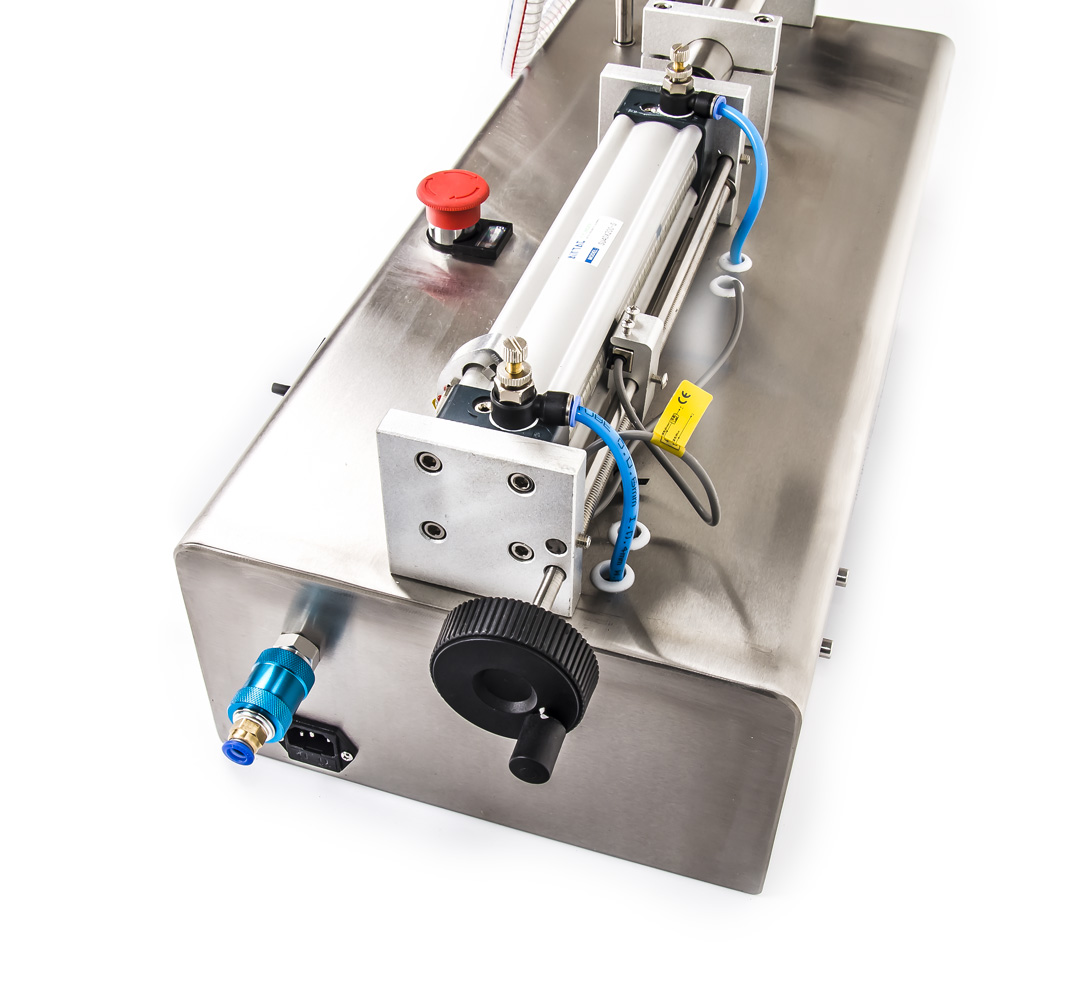

Dozownik wymaga do działania zasilania 230V 1A, całkowity pobór mocy to tylko 10W (elektronika sterująca). Ciśnienie dostarczanego powietrza powinno mieścić się w zakresie 0,4 - 0,6 MPa. Powietrze jest podłączane do dozownika za pomocą kołnierza węża John Guest 5/16" 8mm. Kołnierz umożliwia odłączenie powietrza poprzez przesunięcie niebieskiej tulei. Ciśnienie można monitorować za pomocą zintegrowanego manometru. Dozownik zawiera również zawór dławiący oraz separatory kondensatu i pyłu (wewnątrz obudowy, łatwo dostępne).

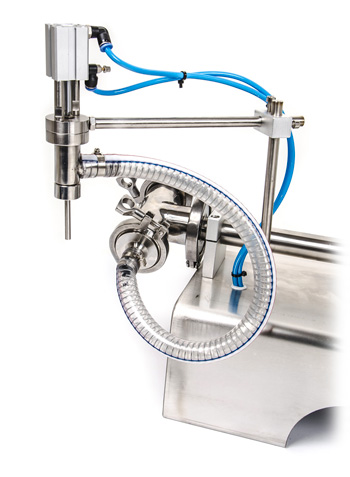

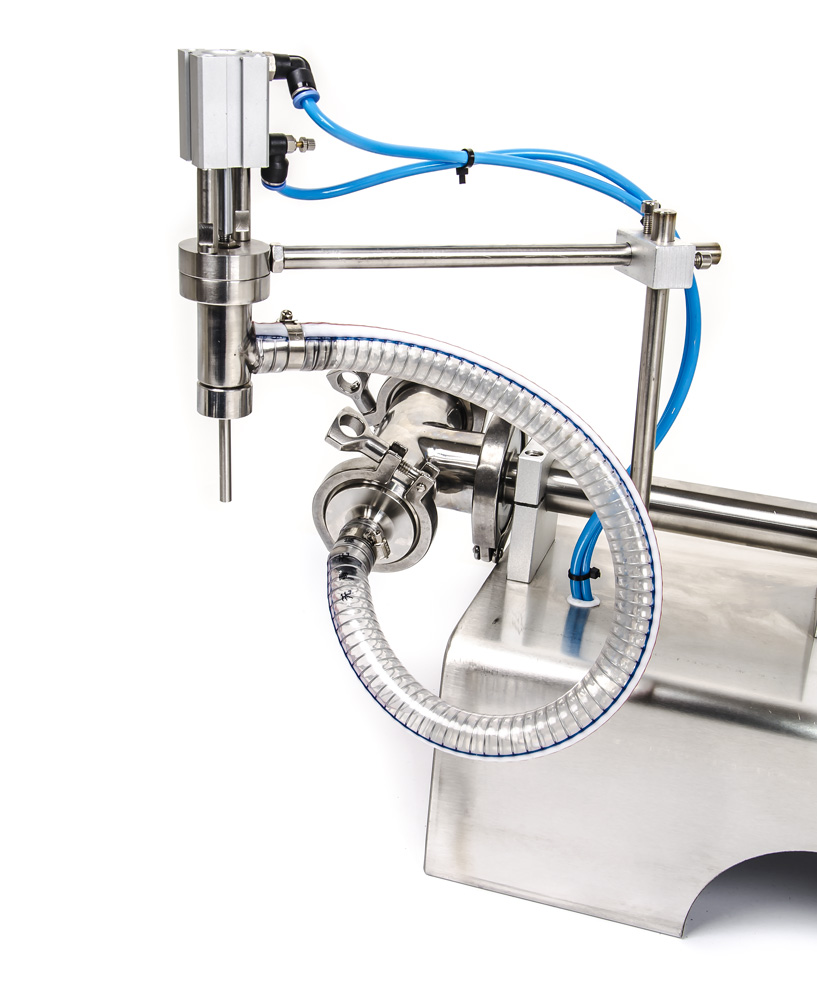

Dopływ cieczy dozującej realizowany jest za pomocą węża ciśnieniowego o średnicy 32/37 mm. W zestawie znajduje się przezroczysty wąż ciśnieniowy o długości ok. 150 cm. Dozownik sam zasysa dozowaną ciecz za pomocą tłoka, więc nie ma potrzeby dostarczania cieczy pod ciśnieniem, co jest główną domeną tego dozownika. Pojemnik z dozowanym płynem można umieścić na ziemi poniżej dozownika lub na tej samej wysokości. Można go również umieścić nad dozownikiem. Maksymalna zalecana długość węża wynosi 2-3 metry - w zależności od nachylenia. W przypadku niskich wzniesień możliwe jest zastosowanie węża o długości do 5 metrów. Głowica dozująca jest wyposażona w tępą igłę o średnicy wewnętrznej 4,6 mm i długości 48 mm. Głowicę można swobodnie obracać na stojaku. Maksymalna osiągalna odległość środka głowicy od podwozia dozownika wynosi 20 cm przy użyciu dostarczonego stojaka. Jeśli wymagana jest większa odległość głowicy dozującej od podwozia, można ją dostosować, dodając dłuższy pręt podtrzymujący i rozciągając rurkę zaworu sterującego do około 50 cm (na żądanie).

Do urządzenia należy podłączyć dopływ czystego sprężonego powietrza. Informacje na temat ciśnienia wymaganego do prawidłowego działania urządzenia można znaleźć w parametrach produktu

Dozownik wykonany jest ze stali nierdzewnej i aluminium, części mające kontakt z cieczą wykonane są ze stali nierdzewnej. stal 304L i 316L jest powszechnie stosowana do produkcji przyborów kuchennych, piercingów, zegarków, biżuterii i jest biokompatybilna. Nie ma zatem ryzyka zanieczyszczenia dozowanego materiału.

Możesz przetestować wypełniacz bezpośrednio u nas, w przypadku, gdy chcesz przetestować wypełniacz ze swoim produktem, zostanie naliczona opłata w wysokości 1,5 godziny pracy technika za późniejsze czyszczenie wypełniacza po testowaniu. Jeśli wypełniacz jest prezentowany tylko z czystą wodą, nie będzie żadnych opłat.

Wypełniacz jest wyposażony w wysokiej jakości części pneumatyczne tajwańskiej firmy AirTac.
W zestawie:

zestaw pierścieni uszczelniających i klucze imbusowe.
