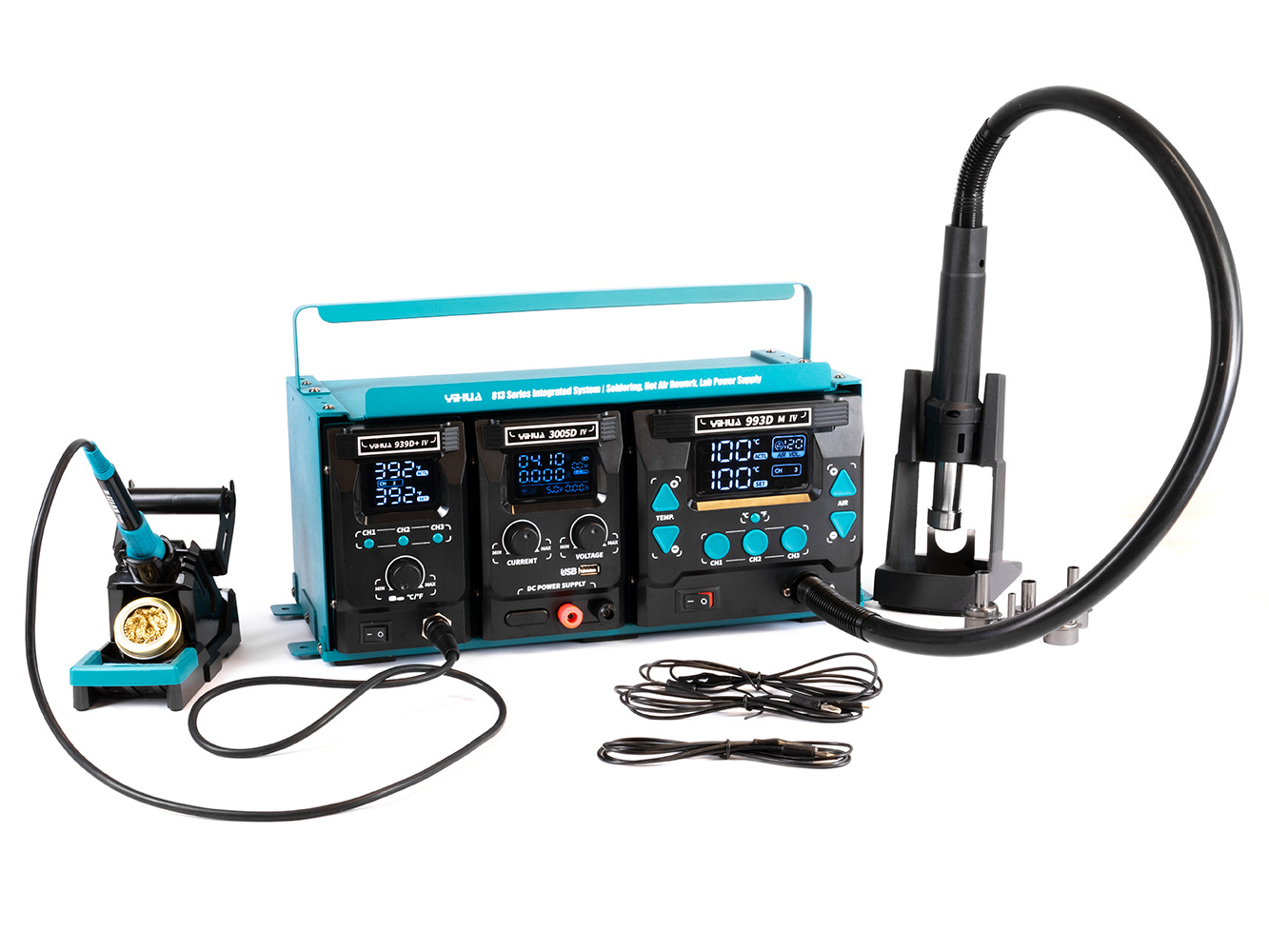

Stacja serwisowa YIHUA IV 3w1 to połączenie stacji gorącego powietrza, mikrolutownicy i zasilacza sterowanego przez USB.

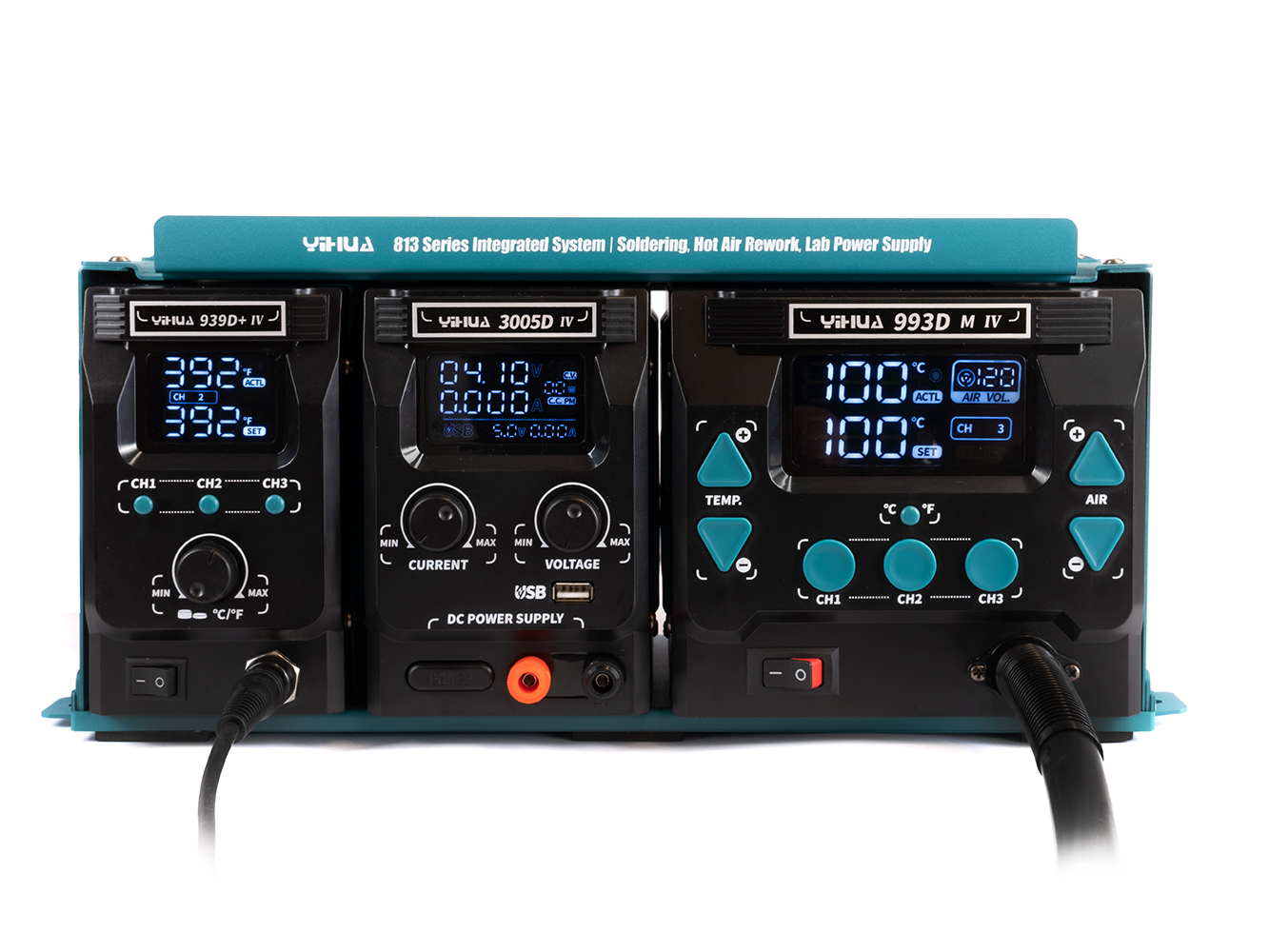

Stacja składa się z trzech oddzielnych modułów (stacja gorącego powietrza, mikrolutownica i zasilacz) Moduły są zamontowane w metalowej ramie, można je łatwo wyjąć i przestawić obok siebie zgodnie z potrzebami i ergonomią użytkownika. W razie potrzeby każdy z modułów można zdemontować i używać oddzielnie. Dzięki nogom w kształcie litery L z otworami na śruby, metalową ramę można mocno przykręcić do stołu warsztatowego. Stacja nadaje się do warsztatów szkolnych, centrów serwisowych lub w domu na biurku radioamatora. Metalowa rama służy również jako stojak na laptopa do 16 ", a konwencjonalny multimetr z odchylanym wspornikiem można zawiesić z boku.

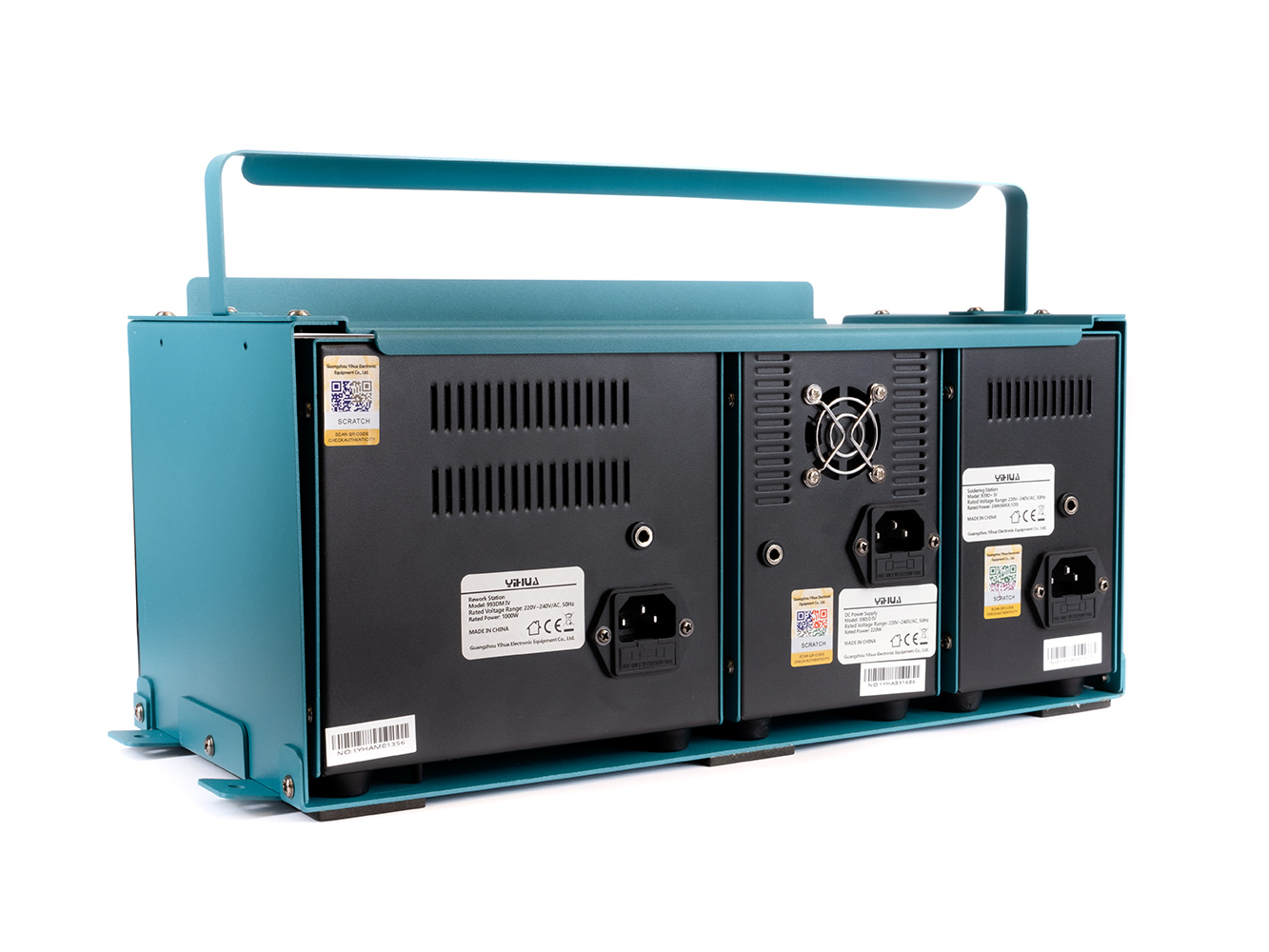

Cały system składa się z trzech oddzielnych części z własnym zasilaczem i kablem zasilającym zamocowanym w metalowej ramie.

1) Stacja gorącego powietrza - YIHUA 993DM IV - służy do bezdotykowego lutowania / rozlutowywania głównie wielopinowych komponentów SMD, gdy cynowane połączenia są jednocześnie ogrzewane gorącym powietrzem. Lutowanie i rozlutowywanie komponentów SMD i układów scalonych za pomocą gorącego powietrza jest bardzo szybkim i delikatnym sposobem pracy przy naprawie i rozwoju komponentów elektrycznych. wyposażenie.

W pełni cyfrowa stacja gorącego powietrza o mocy wejściowej do 1000 W posiada pompę powietrza, która przepycha powietrze przez gumowy wąż do uchwytu gorącego powietrza, gdzie jest ono podgrzewane. Natężenie przepływu 10-120 l/min i temperaturę 100-500°C powietrza z uchwytu można wygodnie ustawić za pomocą przycisków po bokach niebieskiego wyświetlacza LCD, który pokazuje wszystkie niezbędne informacje. Pod wyświetlaczem znajduje się trio okrągłych przycisków, które służą do szybkiego ustawiania przechowywanych temperatur. Stacja jest wyposażona w solidny stojak do przechowywania końcówki gorącego powietrza, którą można umieścić poziomo lub pionowo w stojaku, końcówka automatycznie wyłącza się po umieszczeniu w stojaku, a gorące powietrze można wyłączyć ręcznie za pomocą małego przycisku znajdującego się na uchwycie końcówki. Dysza uchwytu gorącego powietrza może być wyposażona w nasadki o średnicy 22 mm, cztery okrągłe nasadki o średnicy 5, 7, 8 i 10 mm są dołączone do zestawu i mogą zaspokoić większość potrzeb związanych z lutowaniem. Dodatkowe dysze, na przykład kwadratowe dysze do IO, można kupić TUTAJ w naszym sklepie internetowym.

2) Mikrolutownica YIHUA 939D+IV ESD do lutowania kontaktowego i bezołowiowego oraz rozlutowywania komponentów i obwodów SMD lub THT za pomocą pióra lutowniczego z wymiennym grotem ze zintegrowanym sprzężeniem zwrotnym do precyzyjnej kontroli temperatury zadanej.

Kompaktowa cyfrowa stacja lutownicza o mocy wejściowej do 120 W i bardzo precyzyjnym ustawieniu temperatury w zakresie 200-480°C jest wyposażona w grot lutowniczy K917 60 W, który jest kompatybilny z grotami serii 900-T. Do płynnej regulacji temperatury służy duże pokrętło umieszczone pod wyświetlaczem wraz z niebieskim wyświetlaczem LCD, który pokazuje wszystkie niezbędne parametry. Oprócz regulacji temperatury, na froncie stacji znajdują się trzy okrągłe przyciski do szybkiego przywoływania zaprogramowanych temperatur potrzebnych do lutowania. Stacja jest wyposażona w funkcję wykrywania bezczynności i po 10 minutach, gdy pióro jest odłożone, ogrzewanie jest wyłączane, funkcja ta ma wpływ na wydłużenie żywotności pióra i końcówki, ale także zmniejsza ryzyko pożaru w przypadku, gdy zapomnisz wyłączyć stację po zakończeniu pracy. Do stacji dołączony jest stojak na pióro z uchwytem na cynową cewkę, wkład 1 mm i gąbka do czyszczenia wkładu.

3) Zasilacz USB YIHUA 3005D IV 150W to zasilacz prądu stałego 0-30V / 5A o mocy do 150W.
Nadaje się do zasilania urządzeń i obwodów elektrycznych w laboratoriach szkolnych, centrach rozwoju lub centrach napraw.

W pełni cyfrowy zasilacz impulsowy DC posiada precyzyjną i płynną regulację napięcia w zakresie 0-30V z rozdzielczością 0,1V i dokładnością 0,1%+0,01V oraz regulację prądu w zakresie 0-5A z rozdzielczością 0,1A i dokładnością 0,2%+3mA. Aby podłączyć przewody do wyjścia zasilacza laboratoryjnego, z przodu znajdują się zaciski śrubowe do mocowania widełek i otwory na banany 4 mm. Zasilacz wyposażony jest w niebieski wyświetlacz LCD, który pokazuje ustawione wartości V/A. Zasilacz może pracować w dwóch trybach CC (stały prąd) CV (stałe napięcie) i jest wyposażony w zabezpieczenie przed przeciążeniem i zwarciem. Oprócz terminali wyjściowych, na przednim panelu znajduje się również złącze USB, które może dostarczyć do 20W przy napięciu wyjściowym DC 5V/9V/12V±0.2V, zdolnym do dostarczenia 4A/2.5A/2A w zależności od napięcia wyjściowego. USB jest kompatybilne z protokołami szybkiego ładowania 2.0 i 3.0.

Waga całego zestawu wynosi 9 kg, wymiary zestawu w ramie. 210x200x410mm LxWxD - szerokość podana jest z uwzględnieniem nóżek po bokach.

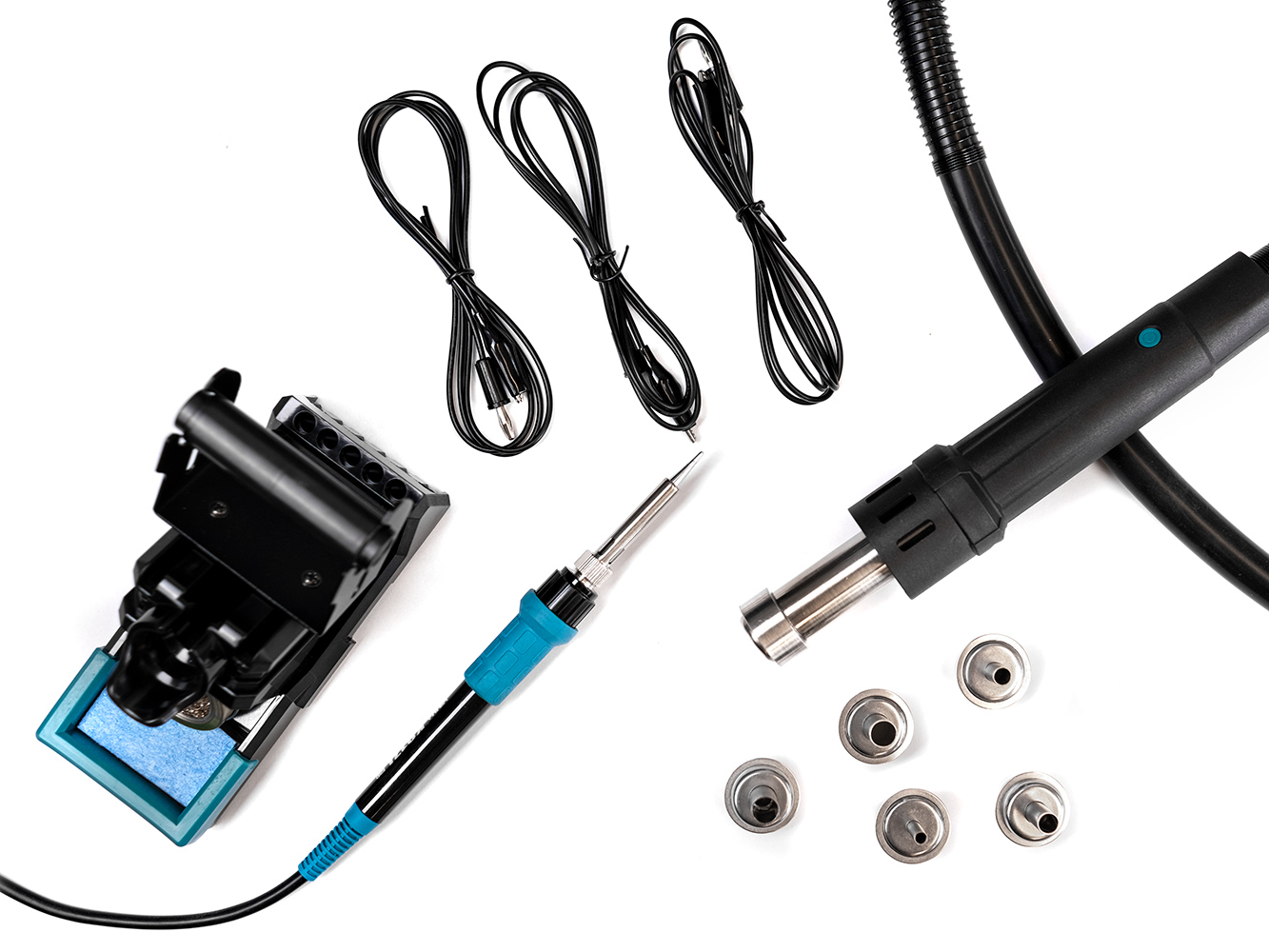

Zawartość pakietu: Stacja hot air - YIHUA 993DM IV, Mikrolutownica YIHUA 939D+IV, Zasilacz YIHUA 3005D IV, metalowa rama, kable zasilające 3x1m.
