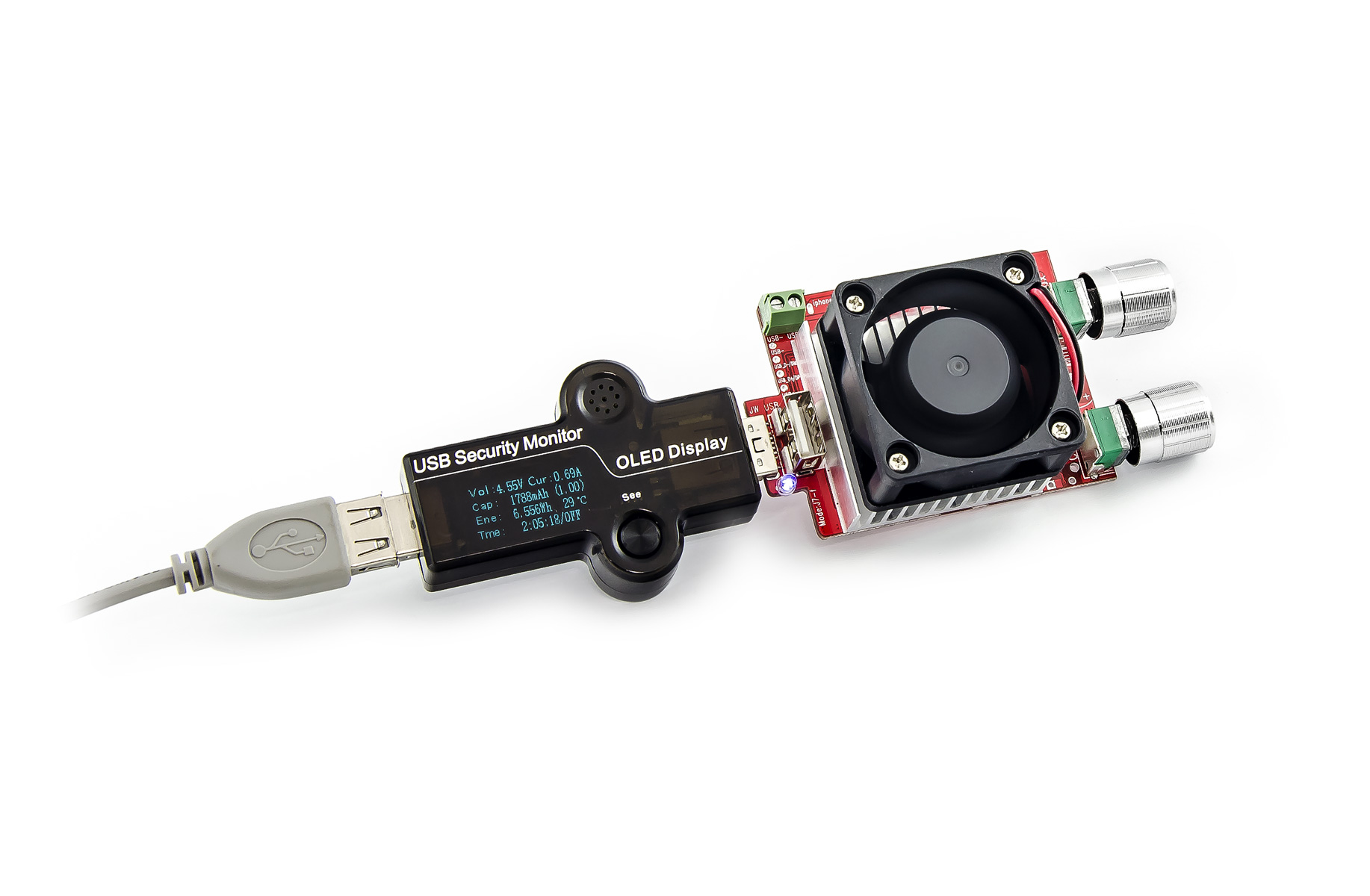

Wygodny zestaw elektronicznego obciążenia USB DC o maksymalnym rozproszeniu mocy do 35 W, działającego w zakresie 3-21 V i 0-3,2 A oraz wielofunkcyjnego multimetru USB z jasnym wyświetlaczem OLED 0,96" do testowania powerbanków, kabli USB, baterii, portów USB, urządzeń peryferyjnych USB i innych aplikacji.

Obciążeniaelektroniczne to sztuczne regulowane obciążenia rezystancyjne, których parametry są cyfrowo kontrolowane i stabilizowane. Zastępują one wcześniej używane mechaniczne rezystory zmienne, takie jak reostaty, rezystory przesuwne lub dekady rezystancyjne.

Złącze wejściowe do obciążenia to złącze USB, które ma unikalną wymienną konstrukcję (złącze można podłączyć z obu stron). Tester USB jest podłączony między obciążeniem a zasilaczem w celu pomiaru wielkości wejściowych i zachowania obciążenia. Obciążenie pozwala również na podłączenie innego urządzenia USB za elementem zasilającym, gdzie wyjście może być mierzone za obciążeniem lub obciążenie może być dalej rozszerzane o inne podłączone urządzenia. Dwa wysokiej jakości metalowe potencjometry służą do sterowania obciążeniem, które kontrolują pobór prądu (zgrubne i precyzyjne strojenie). Obciążenie działa w trybie CV (stały prąd).

Obciążenie USB można podłączyć do innych źródeł niż USB, takich jak baterie lub banki energii. W tym celu na płytce drukowanej znajduje się zacisk śrubowy, do którego można podłączyć na przykład kable z zaciskami krokodylkowymi. Poprzez te zaciski można podłączyć akumulator do obciążenia i zmierzyć jego zachowanie pod obciążeniem. Ogólną twardość zasilacza i pojemność baterii można zmierzyć dzięki testerowi USB, który mierzy również czas, przez jaki powerbank był w stanie zasilać obciążenie. Wystarczy podłączyć mierzoną baterię i uruchomić test rozładowania. Tester USB oblicza pojemność baterii na podstawie czasu.

Obciążenie to jest podobne do Raspberry Pi lub Arduino bez obudowy, tylko jako płytka drukowana o niewielkich wymiarach - 50x35x100mm (łącznie z komponentami). Głównym elementem jest wysokiej jakości aluminiowy radiator, wyposażony w 40mm aktywny wentylator, który dba o chłodzenie tranzystora. Wentylator nie pracuje cały czas, w przypadku wzrostu temperatury włącza się automatycznie.

Parametry obciążenia
Rozpraszanie mocy: do 35W
Napięcie: 3 - 21V
Prąd: 0 - 3.2A
Temperatura pracy: 0 - 65°C


Wielofunkcyjny tester USB z jasnym 0,96-calowym wyświetlaczem OLED do pomiaru napięcia, prądu i poboru prądu. Multimetr USB posiada również zaawansowane funkcje obliczania całkowitego zużycia energii w Wh i pojemności baterii w mAh. Za pomocą tego multimetru można zmierzyć pobór prądu podłączonych urządzeń peryferyjnych USB, urządzeń mobilnych i akcesoriów.

Tester USB jest podłączony do obwodu szeregowo, jako tak zwany pośrednik między portem źródłowym USB a obciążeniem. Posiada trzy tryby wyświetlania, patrz rysunek poniżej, które można przełączać za pomocą jednego przycisku.

Pierwszy ekran wyświetla podstawowe zmienne - napięcie i prąd w powiększeniu, następnie moc wejściową (W), pojemność baterii (Ah) i całkowitą dostarczoną moc (Wh) oraz całkowity czas. Czas jest używany do obliczenia całkowitej pojemności baterii i całkowitej dostarczonej mocy i może być resetowany przed każdym pomiarem poprzez długie przytrzymanie przycisku sterowania.
Na drugim ekranie można monitorować napięcie każdego przewodu USB, w tym linii danych, całkowity czas, rezystancję, temperaturę i wartość prądu.
Trzeci ekran oferuje kompaktowy wyświetlacz wszystkich mierzonych wielkości, z wyjątkiem linii danych USB i rezystancji.


Połączenie testera USB i obciążenia jest idealne do pomiaru pojemności baterii, powerbanków, twardości zasilaczy USB i ładowarek. Można również przetestować jakość kabli do ładowania telefonów i tabletów. Oryginalne kable producentów charakteryzują się małymi spadkami napięcia i dlatego są w stanie rozprowadzić wystarczającą ilość prądu do ładowania urządzeń mobilnych. Jednak nieoryginalne kable są zwykle wykonane z niskiej jakości przewodów o wysokiej rezystancji, co skutkuje dużymi spadkami napięcia, a tym samym szczególnie dużym natężeniem prądu. To combo mierzy ilość przepływającego prądu i deklaruje, czy kabel jest dobrej jakości, czy nie. Mierząc pojemność power banku, należy uwzględnić dłuższy czas, ponieważ konieczne jest jego rozładowanie i zmierzenie czasu, przez jaki powerbank był w stanie dostarczać energię elektryczną.

Zarówno obciążenie USB, jak i miernik USB mogą być oczywiście używane oddzielnie. Za pomocą testera USB można zmierzyć na przykład przepustowość linii danych USB, prądy ładowania telefonów i tabletów itp. Dzięki blokowi zacisków na obciążeniu USB można ponownie przetestować różne obwody spełniające parametry obciążenia bez konieczności zakupu drogich obciążeń elektronicznych, ponieważ dla większości mniejszych zastosowań obciążenie to jest wystarczające.

Kompatybilność z USB 1.1, USB 2.0 i USB 3.0 (3.1)
Obsługa Qualcomm QC3.0, QC2.0, BC1.2 i szybkiego ładowania Apple 2.4A
Tester USB jest urządzeniem wielkości większego dysku flash USB - 75 x 45 x 15 mm.
