Wielofunkcyjny tester USB z jasnym wyświetlaczem punktowym OLED 0,96" do pomiaru napięcia, natężenia i poboru prądu. Tester USB posiada również zaawansowane funkcje obliczania całkowitego zużycia energii w Wh i pojemności baterii w mAh. Za pomocą tego multimetru można zmierzyć pobór prądu podłączonych urządzeń peryferyjnych USB, urządzeń mobilnych i akcesoriów.
Tester USB jest podłączony do obwodu szeregowo, jako pośrednik między portem źródłowym USB a urządzeniem peryferyjnym USB. Posiada trzy tryby wyświetlania, patrz rysunek poniżej, między którymi można przełączać się za pomocą jednego przycisku.
Pierwszy ekran wyświetla podstawowe zmienne - napięcie i prąd w powiększeniu, następnie moc wejściową (W), pojemność baterii (Ah) i całkowitą dostarczoną moc (Wh) oraz całkowity czas. Czas jest używany do obliczenia całkowitej pojemności baterii i całkowitej dostarczonej mocy i może być resetowany przed każdym pomiarem poprzez długie przytrzymanie przycisku sterowania.
Na drugim ekranie można monitorować napięcie każdego przewodu USB, w tym linii danych, całkowity czas, rezystancję, temperaturę i wartość prądu.
Trzeci ekran oferuje kompaktowy wyświetlacz wszystkich mierzonych wielkości, z wyjątkiem linii danych USB i rezystancji.
Za pomocą tego multimetru można również przetestować jakość kabli do ładowania telefonów i tabletów, co jest wielką zaletą. Oryginalne kable producentów charakteryzują się niewielkimi spadkami napięcia, dzięki czemu są w stanie rozprowadzić wystarczającą ilość prądu do ładowania urządzeń mobilnych. Nieoryginalne kable są jednak zwykle wykonane z niskiej jakości przewodów, które mają wysoką rezystancję, co skutkuje dużymi spadkami napięcia, a tym samym, co ważniejsze, prądu. Używając tego testera USB jako pośrednika między ładowarką a kablem z urządzeniem mobilnym, można zmierzyć ilość przepływającego prądu i stwierdzić, czy kabel jest dobrej jakości, czy nie.
Ten wielofunkcyjny tester USB jest idealny w połączeniu z zasilaczem USB o mocy 35 W, który można kupić osobno lub razem z tym testerem w wygodnym zestawie. Obciążenie można następnie wykorzystać do testowania, na przykład, całkowitej pojemności baterii i powerbanków.
Kompatybilny z USB 1.1, USB 2.0 i USB 3.0 (3.1)
Obsługuje Qualcomm QC3.0, QC2.0, BC1.2 i szybkie ładowanie Apple 2.4A
Tester USB jest urządzeniem wielkości większego dysku flash USB - 75 x 45 x 15 mm.

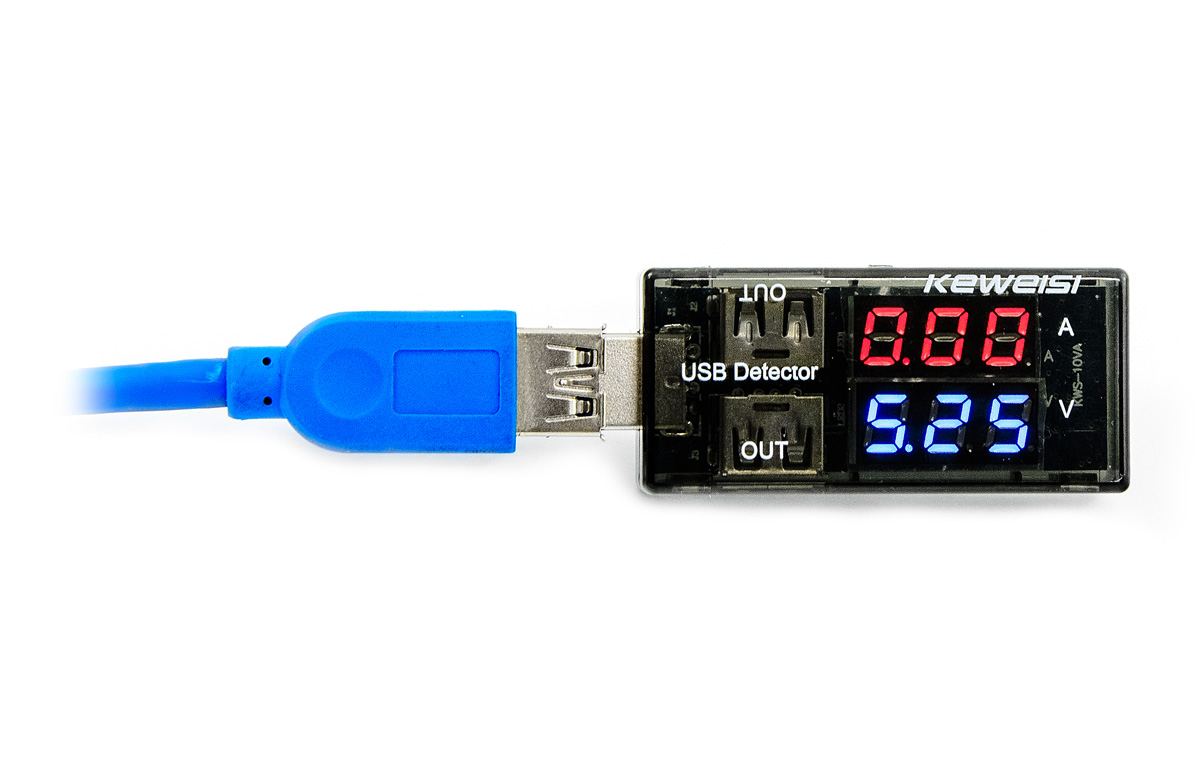

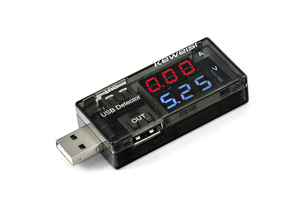

Zmierzone wartości są wyświetlane w czasie rzeczywistym na parze segmentowanych wyświetlaczy LED, niebieskim dla napięcia i czerwonym dla prądu. Rozdzielczość pomiaru wynosi 10 mA dla amperomierza i 10 mV dla woltomierza. Pomiary mogą być również wykonywane w trybie podwójnym - tj. pobór mocy dwóch urządzeń w tym samym czasie, ponieważ oprócz wejścia, ten tester USB zawiera również dwa wyjścia mierzone jednocześnie.
