Przemysłowy, cyfrowy, bezpapierowy rejestrator danych GT68R służy do pomiaru, wyświetlania i rejestrowania danych pomiarowych w przemyśle, automatyce i produkcji.

Czterokanałowy elektroniczny rejestrator danych może mierzyć i rejestrować różne wielkości fizyczne, takie jak: temperatura, ciśnienie, masa, napięcie, częstotliwość i inne. Wszystko zależy od tego, jakie czujniki zostaną podłączone do jednego z czterech wejść analogowych. Rejestrator danych wykorzystuje podłączone czujniki do pomiaru wartości w wybranym przedziale czasu, które przechowuje również w pamięci wewnętrznej. Zapisane dane można eksportować przez port USB, a następnie przeglądać i analizować za pomocą dostarczonego oprogramowania komputerowego. Jest to nowoczesny zamiennik przestarzałych już rejestratorów papierowych.

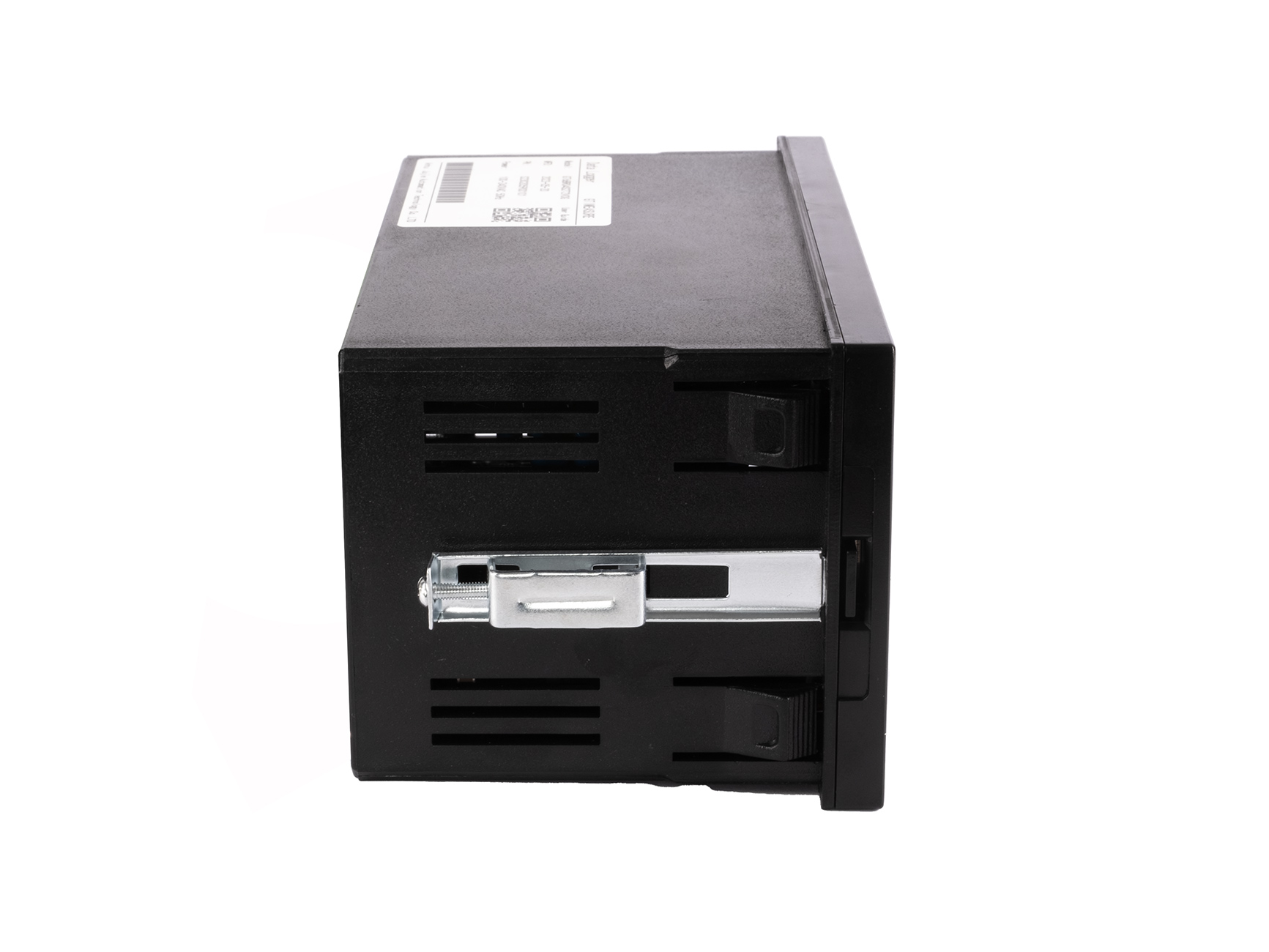

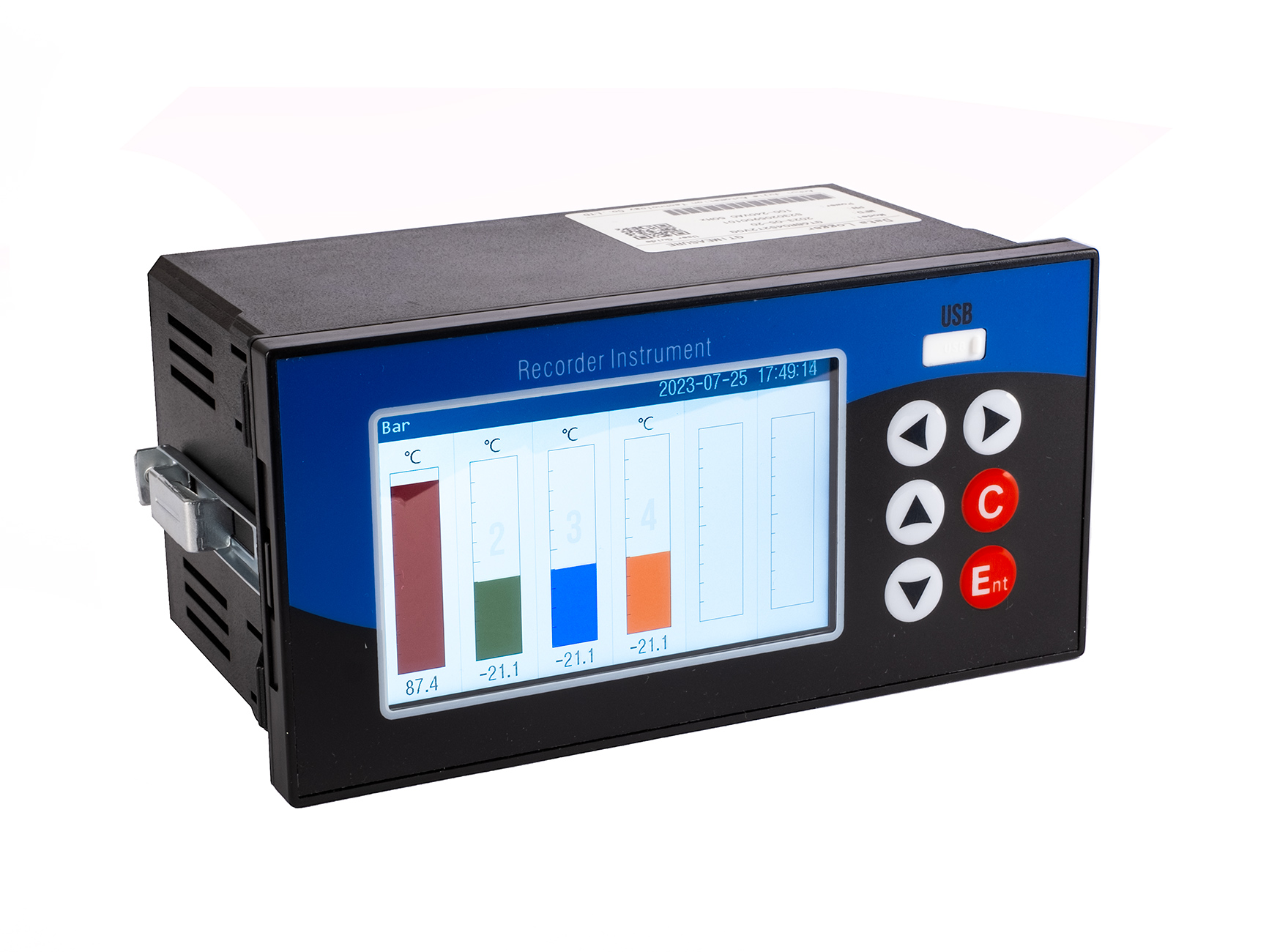

Rejestrator danych GT68R w czarnej plastikowej obudowie jest przeznaczony do wbudowania w deskę rozdzielczą lub przednią ścianę skrzynki rozdzielczej. Z przodu znajduje się 4-calowy podświetlany kolorowy wyświetlacz LCD, który pokazuje bieżące zmierzone wartości na wykresie lub w tabeli. Obok wyświetlacza znajdują się przyciski do sterowania i ustawień parametrów. Nad przyciskami znajduje się wejście USB do eksportowania danych do pamięci USB Flash. Na tylnym panelu znajdują się zaciski śrubowe do podłączenia zasilania 230V/50Hz, wejścia czujników, wyjście przekaźnikowe, wejście RS485 i wyjście zasilania pomocniczego 23V/30mA.

Rejestrator posiada cztery wejścia analogowe, które obsługują znaczną liczbę czujników i przetworników. Wejścia można nazwać zgodnie z wymaganiami i przypisać im ilość zgodnie z typem podłączonego czujnika. Po podłączeniu czujnika i ustawieniu niezbędnych parametrów, rejestrator danych rozpoczyna ciągłe zapisywanie zmierzonych wartości w zintegrowanej pamięci o pojemności 120 MB - 900 000 rekordów. Interwał poszczególnych zapisów można ustawić w zakresie 1s, 2s, 5s, 10s, 15s, 30s, 1min, 2min, 5min, 10min, 30min, 1h. Model GT68R jest wyposażony w wyjście przekaźnikowe dla alarmu (2x styk przełączający), w porównaniu do modelu GT65R04. Oba wyjścia przekaźnikowe są wspólne dla wszystkich 4 kanałów.

Zalety w porównaniu z GT65R04 - 2x wyjścia przekaźnikowe z opóźnieniem przekaźnika, komunikacja Modbus RS485, lepsze i bardziej przejrzyste oprogramowanie. Podgląd historii pomiarów (wykres czasowy) bezpośrednio w rejestratorze danych.

Wady w porównaniu do GT65R04 - o połowę mniej pamięci wewnętrznej, mniej ustawień dla wejść i mierzonych wartości.

4 wejścia analogowe:
Prąd 4-20mA, 0-20mA, 0-10mA
Napięcie 0-5V, 0-10V, 1-5V, 0-20mV, 0-100mV
Wejście dla czujników temperatury:
RTD Pt100, Cu50, Cu53, Cu100,
K,S,B,J,R,N,T,E, WRe5-26, WRe3-25,
Pirometry promieniowania F1, F2

Obsługiwane jednostki:
°C,°F , kg/h, t/h, m3/h, km3/h, L/h, Nm3/h, kNm3/h, bar, mbar, mmH2O, mmHg, Pa, kPa, MPa, atm, kgf/cm2, mm, cm, m, km, Wh, kWh, W, kW, MW, kJ, Hz, kHz, MHz, g, kg, t, mV, V, kV, mA, A, kA, kj/h, MJ/h, GJ/h, ppm, ppb, %,‰, ppmO2, %LEL, NTU, ug/h, ug/kg, rpm, uS/cm, mS/cm, MOcm, r/min, pH, %RH, N, mg/L, g/L, kg/m3, kcal/m3, m/min, m/s, mg/m3.

Główne funkcje i parametry:
4 wejścia
4" kolorowy wyświetlacz LCD

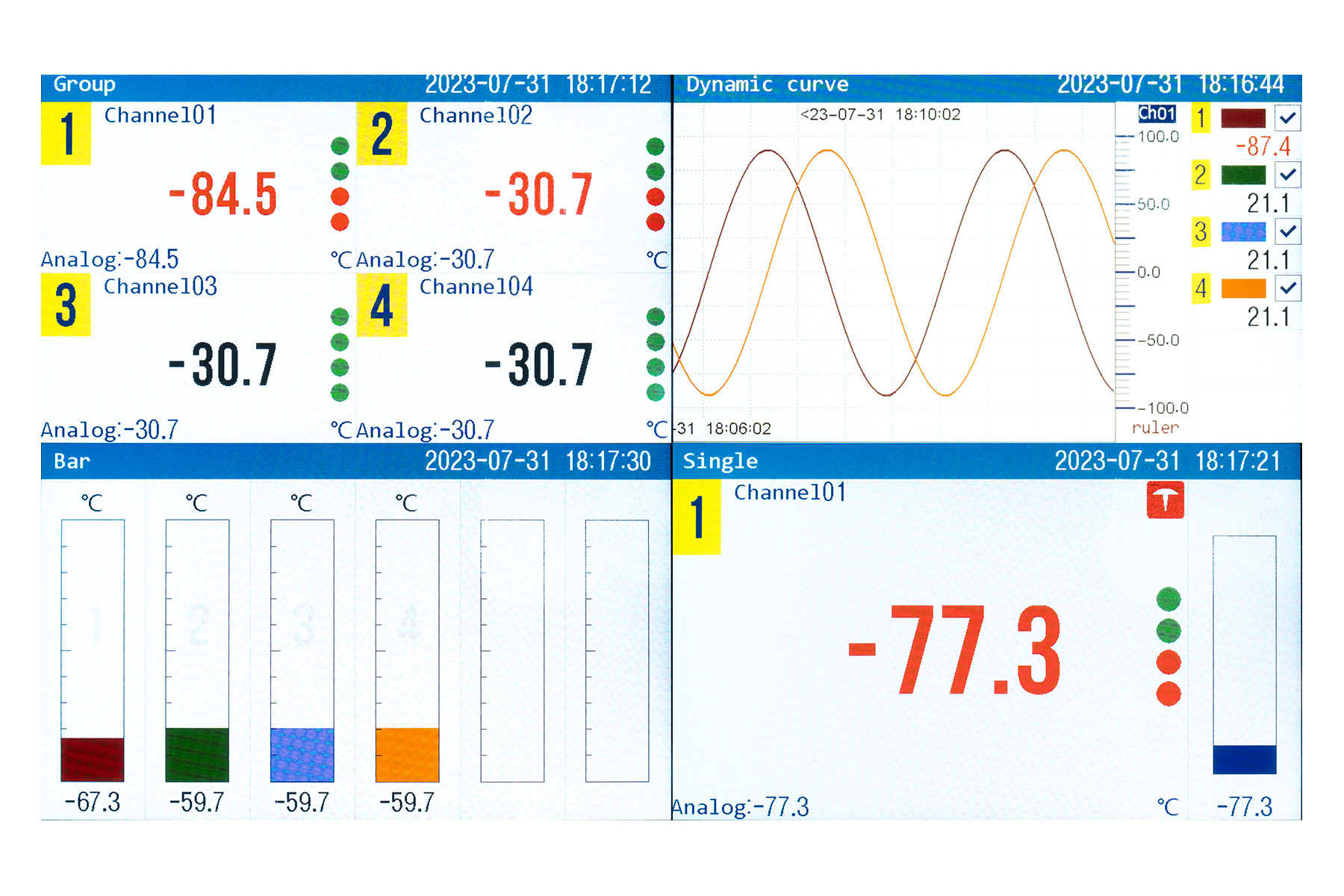

Wyświetlacz: pojedynczy kanał, bargraf grupowy, grupa
Możliwość zmiany nazw poszczególnych wejść
Ustawienia alarmów dla każdego kanału osobno: LO, HI, LL, HH
Pamięć do 256 rekordów alarmów (data, godzina)
Pamięć do 256 rekordów wyłączeń/włączeń (data, godzina)
Automatyczne rejestrowanie informacji o zmianach konfiguracji lub resetowaniu ustawień przyrządu
Do każdego wejścia można podłączyć inny czujnik, ustawić inną wartość i przypisać inną nazwę.
Dostęp do ustawień pod hasłem
Wyświetlanie zapisu, możliwość podglądu krzywych czasowych
Możliwość przełączenia styku przekaźnika podczas alarmu
Opóźnienie alarmu 0-60s
Komunikacja RS485 Modbus
Zintegrowana pamięć 120MB do 900,000 rekordów
Możliwość eksportu wszystkich danych lub tylko określonego przedziału czasowego
Eksport danych do pamięci flash USB
Częstotliwość zapisu 1s, 2s, 5s, 10s, 15s, 30s, 1min, 2min, 5min, 10min, 30min, 1h

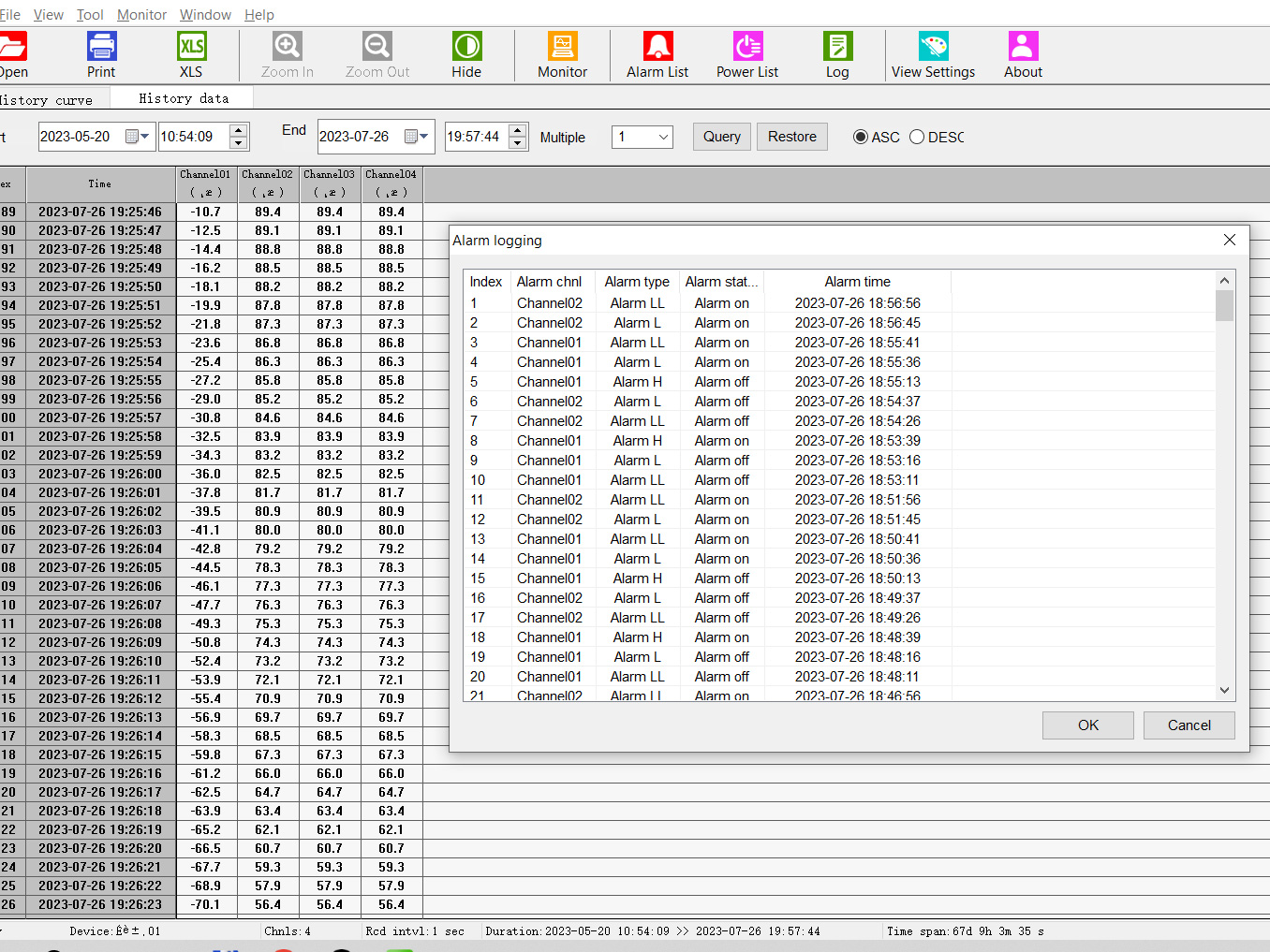

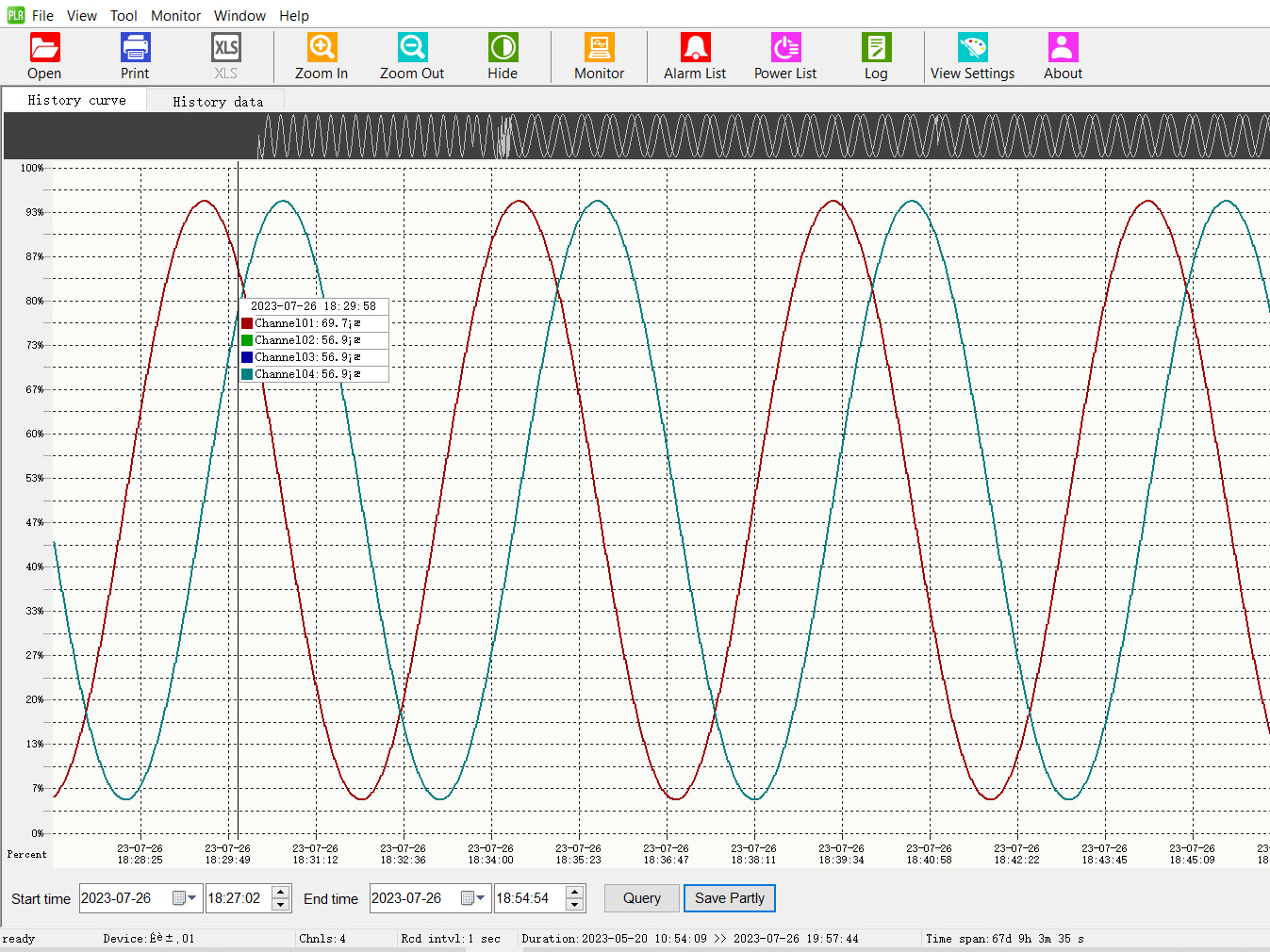

Bezpłatne oprogramowanie do odczytu/eksportu danych

Opakowanie: rejestrator GT68R, pamięć flash USB
