Wyłącznik czasowy z funkcją opóźnienia DDC-431 z wyjściem przełączającym.

Obwód służy do opóźniania przełączania wyjścia, przełączania wyjścia na określony czas lub kombinacji obu parametrów jednocześnie. Przełączane wyjście z przekaźnikiem może być obciążone napięciem DC 30V/10A lub AC 250V/10A. Obwód może przełączać wyjście na czas (T2) 0,1s-999min, ustawić opóźnienie (T1) przed faktycznym przełączeniem 0,1s-999min, a także ustawić pauzę (T3) 0,1s-999min między przełączaniem wyjścia (dotyczy trybu P3.1 i P3.2 z funkcją powtarzania pętli L1), co pozwala ustawić cykl przełączania / pauzy z liczbą powtórzeń 1-999. Układ może być wykorzystywany do sterowania np. dozownikami, urządzeniami pakującymi, dowolnymi maszynami wirującymi, oświetleniem i inną elektroniką w domowym warsztacie lub w serwisie.

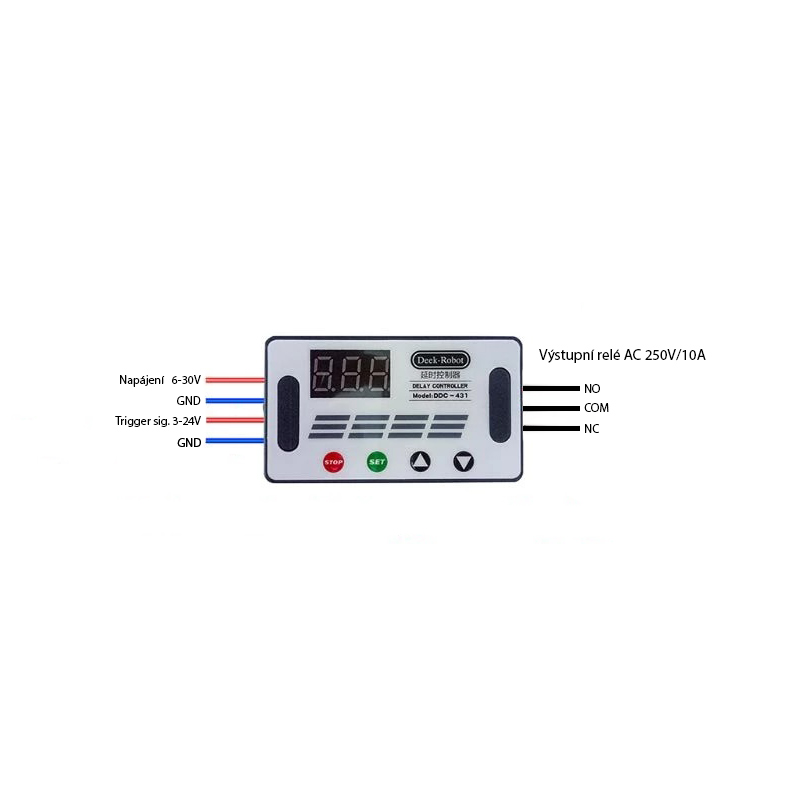

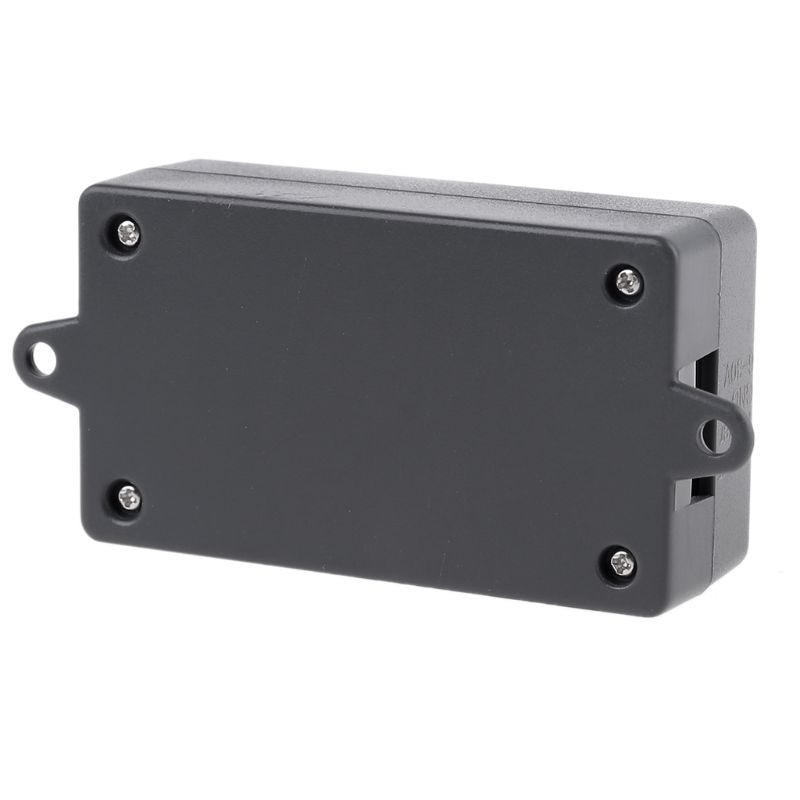

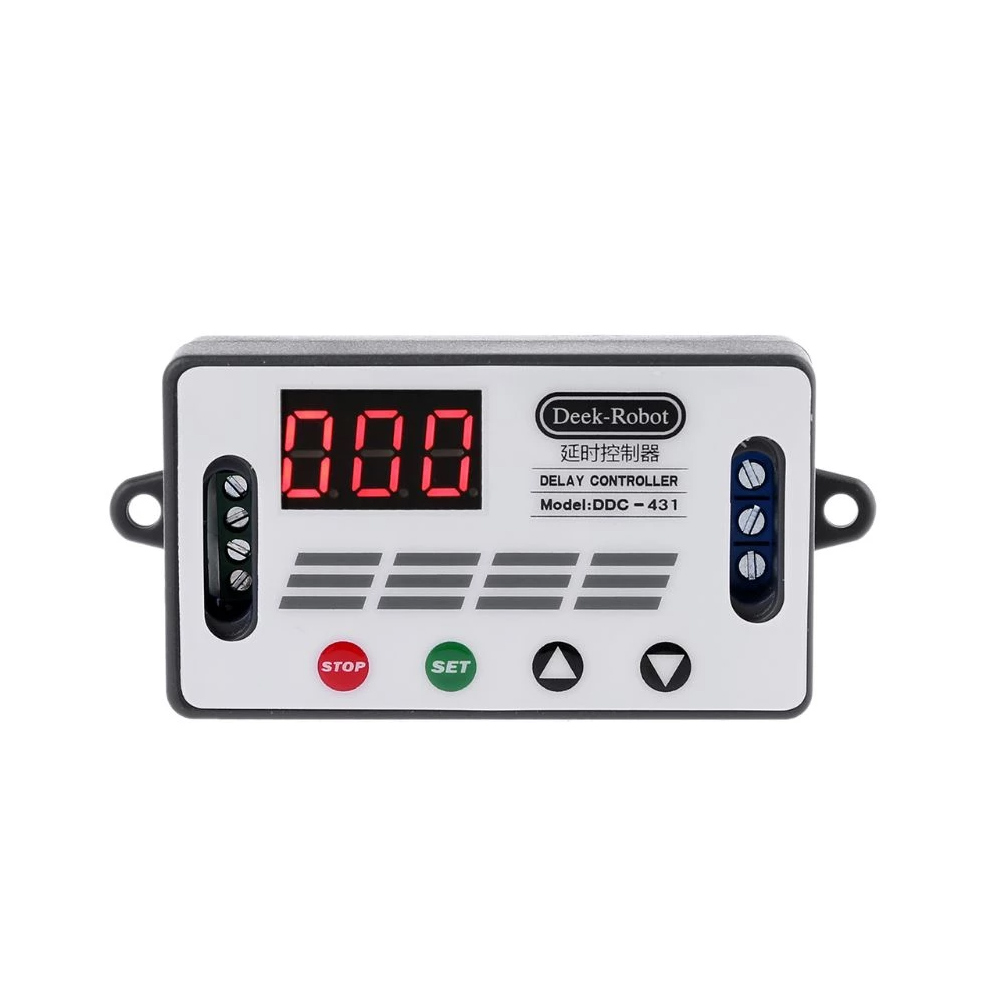

Moduł jest umieszczony w małej plastikowej obudowie z czerwonym wyświetlaczem LED i czterema przyciskami sterującymi do ustawiania funkcji i parametrów przełączania, obudowa ma dwa oczka po bokach do montażu na ścianie lub panelu, do podłączenia przewodów służą zaciski śrubowe po obu stronach.

Funkcje modułu DDC-431:
P1.1 - Po podaniu sygnału na wejście wyjście załącza się na czas T2, po odliczeniu czasu wyłącza się ( po ponownym podaniu sygnału nic i nadal odlicza)
P 1.2 - Po podaniu sygnału na wejście wyjście załącza się na czas T2, po odliczeniu wyłącza się (po ponownym podaniu sygnału T2 jest zerowane i odliczanie zaczyna się od nowa)
P1.3 - Po podaniu sygnału na wejście wyjście załącza się na czas T2, po odliczeniu wyłącza się (po ponownym podaniu sygnału odliczanie zatrzymuje się)
P2 - Po podaniu sygnału na wejście rozpoczyna się pierwsze odliczanie T1, następnie załączane jest wyjście na T2
P3.1 - Po podaniu sygnału na wejście następuje załączenie wyjścia na T2, następnie pauza T3 i cały proces jest powtarzany (pętla) zgodnie z ustawioną liczbą powtórzeń, wyłączenie całej sekwencji następuje po ponownym załączeniu wyjścia lub po odliczeniu ustawionych cykli L1
P3.2, podobnie jak P3.1, nie musi włączać się automatycznie, ale odliczanie rozpoczyna się automatycznie po ustawieniu czasów i cykli
P4 Tak samo jak 1.1, ale włącza się po odłączeniu sygnału, tj. sygnał jest podłączony (napięcie), a wyjście włącza się po odłączeniu.

Regulowane parametry:
T1) czas opóźnienia 0.1s-999min
T2) czas przełączania 0.1s-999min
T3) czas pauzy 0.1s-999min
L1) liczba powtórzeń pętli 1-999
