Regulator PID C100FK02-V*DA z przekaźnikiem SSR 24-380VAC 40A i sondą temperatury typu K 0~400℃

Dostarczony zestaw regulatora PID z przekaźnikiem SSR i termoparą jest idealny do sterowania kotłami, bojlerami, wężownicami grzewczymi i innymi urządzeniami grzewczymi, które ogrzewają pomieszczenia mieszkalne lub służą do podgrzewania wody. Cały system PID + przekaźnik + czujnik został zaprojektowany i dostarczony przez nas, aby maksymalnie ułatwić klientowi zakup, a następnie instalację i uruchomienie. Zestaw jest w zasadzie profesjonalnym i sterowanym cyfrowo termostatem z przekaźnikiem SSR do sterowania o dużej mocy, odpowiednim do montażu w skrzynce lub desce rozdzielczej.

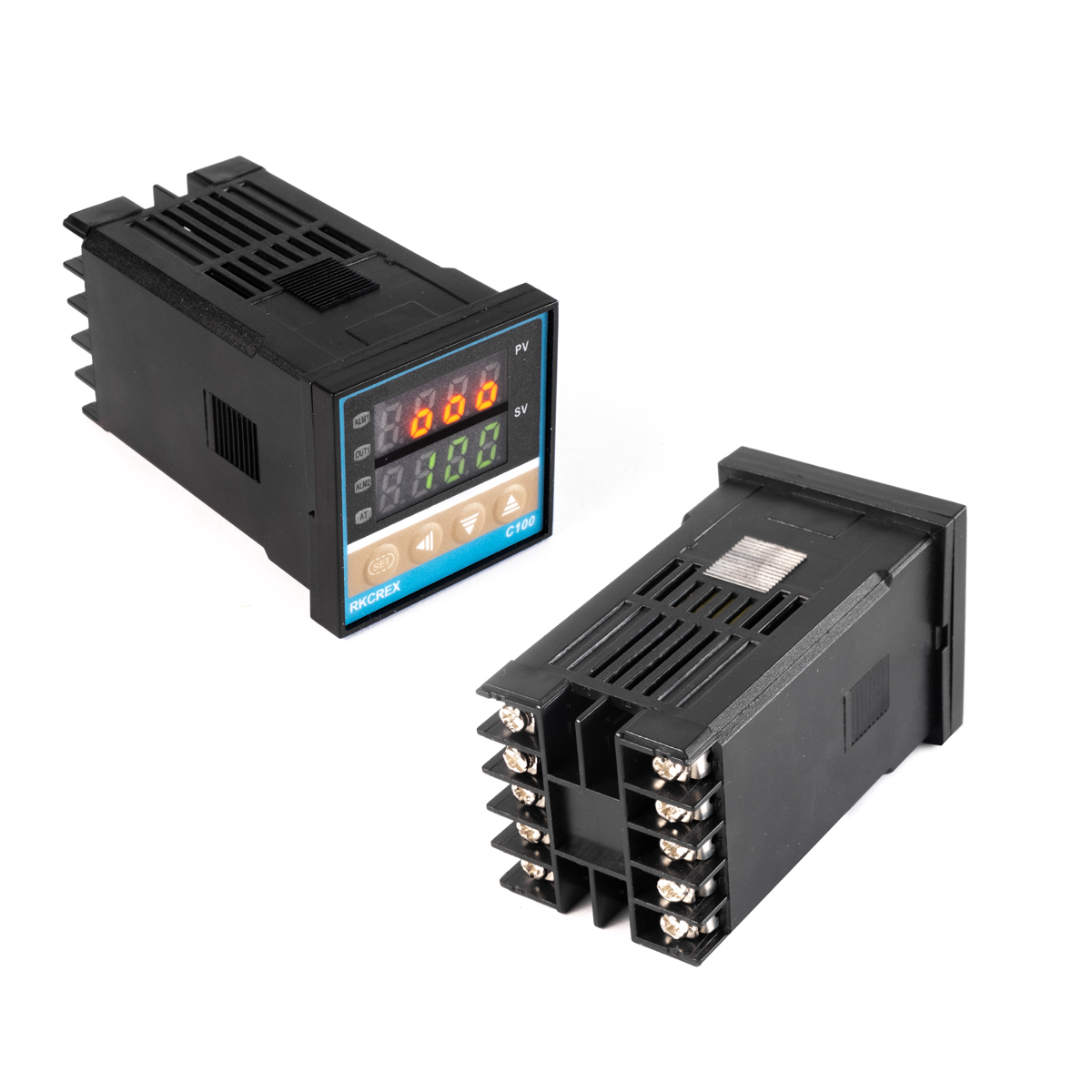

Jednokanałowy regulator PID C100FK02-V*DA jest produkowany w standardowej obudowie DIN 1/16 - 45x45mm z ramką do montażu w tablicy rozdzielczej lub skrzynce. Z tyłu znajduje się blok zacisków śrubowych do podłączenia zasilania 230V AC, czujnika temperatury, wyjścia sterującego przekaźnika SSR (4-20mA DC) i zacisków alarmowych. Z przodu znajdują się dwa wyświetlacze LED PV i SV oraz cztery przyciski membranowe do sterowania i ustawiania parametrów. Górny wyświetlacz, oznaczony PV, pokazuje aktualną wartość wielkości mierzonej, a dolny SV pokazuje wartość ustawioną przez użytkownika. Wyświetlacze są oznaczone kolorami PV - czerwona dioda LED, SV - zielona dioda LED.

Dostarczony przekaźnik SSR 24 - 380V AC, 0-40A, służy do przełączania podłączonego sprzętu, na przykład kotła, działanie przekaźnika jest kontrolowane przez precyzyjny regulator PID z podłączonym czujnikiem temperatury. Dostarczony przekaźnik SSR musi być pasywnie chłodzony przy wyższych mocach wyjściowych, w tym celu stosuje się dostarczony profil aluminiowy. Oprócz przekaźnika SSR z radiatorem, zestaw zawiera również sondę temperatury typu K z gwintem M6 o długości 9 mm i stalowym oplotem, aby zapobiec mechanicznemu i termicznemu uszkodzeniu przewodu sondy. Dostarczona sonda ma zakres temperatur 0-400°C, jednak regulator PID obsługuje również inne czujniki temperatury, K, J, S, R, PT100, CU50, które mogą mieć wyższy zakres temperatur, a w razie potrzeby oryginalny czujnik temperatury można zastąpić innym zgodnie z wymaganiami aplikacji.

Regulator PID umożliwia ręczną regulację tych parametrów:

AL1 - Ustawienie wyzwalacza alarmu
ATU - wyłączenie funkcji PID (autotuning)
P pasmo proporcjonalności - ustawienie ręczne
I Czas całkowania - ustawienie ręczne
D Czas pochodnej - ustawienie ręczne
Zakres roboczy pasma proporcjonalności Ar
T Ustawienie czasu cyklu sterowania (okres PWM w sekundach)
SC Korekcja błędu pomiaru
LCY Blokada zmiany parametru
Ustawienie typu czujnika temperatury COD (K, J, S, R, PT100, CU50)

Co to jest PID i jak działa?

Sterowanie PID (Proportional-Integral-Differential Control) to metoda automatycznego sterowania używana do utrzymywania stanu ustalonego w systemach, które są wrażliwe na zmiany warunków wejściowych.regulacja PID polega na porównywaniu wartości wyjściowej systemu (zmiennej mierzonej) z wartością pożądaną (zmienną referencyjną) i obliczaniu sygnału wyjściowego na podstawie tego odchylenia, które wpływa na zachowanie systemu. Całkowity sygnał wyjściowy regulatora PID jest następnie kombinacją wyjść trzech części. Część proporcjonalna (P), część całkująca (I), część różnicowa (D).

Część proporcjonalna (P) - zapewnia, że im większe odchylenie między wartością mierzoną a wartością odniesienia, tym większy będzie sygnał wyjściowy, który zmniejszy to odchylenie. Ta część pomaga systemowi szybko reagować na zmiany warunków wejściowych.

Część całkująca (I) - zapewnia, że w przypadku dłuższych odchyleń między wartością mierzoną a wartością odniesienia, sygnał wyjściowy wzrośnie, aby pomóc systemowi osiągnąć stabilny stan tak szybko, jak to możliwe. Ta część pomaga systemowi wyeliminować długoterminowe odchylenia.

Część różnicowa (D) - zapewnia, że system będzie miał mniejsze skoki w odpowiedzi na zmiany warunków wejściowych poprzez dostosowanie sygnału wyjściowego w oparciu o szybkość zmiany odchylenia między wartościami zmierzonymi i referencyjnymi.

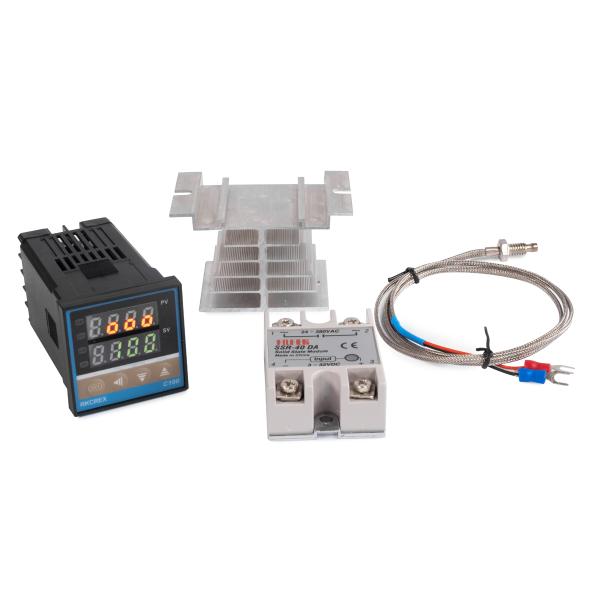

Zawartość opakowania: regulator PID C100FK02-V*DA, przekaźnik SSR SSR-40 DA 24-380 V AC 40 A, termopara typu K, 0-400°C, 1 m.
