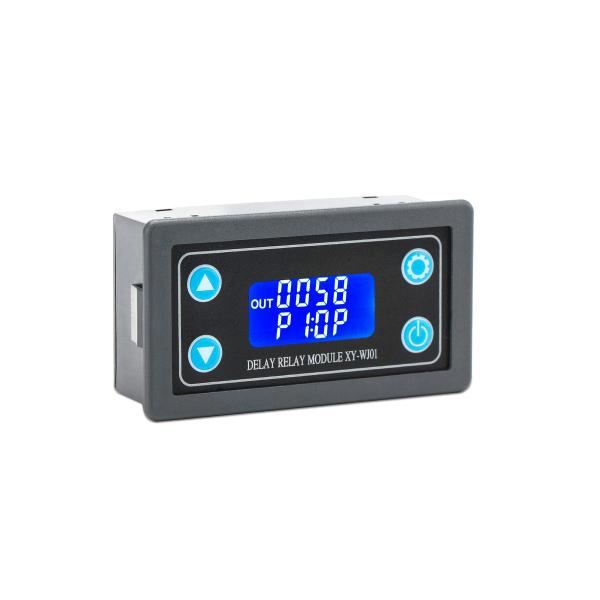

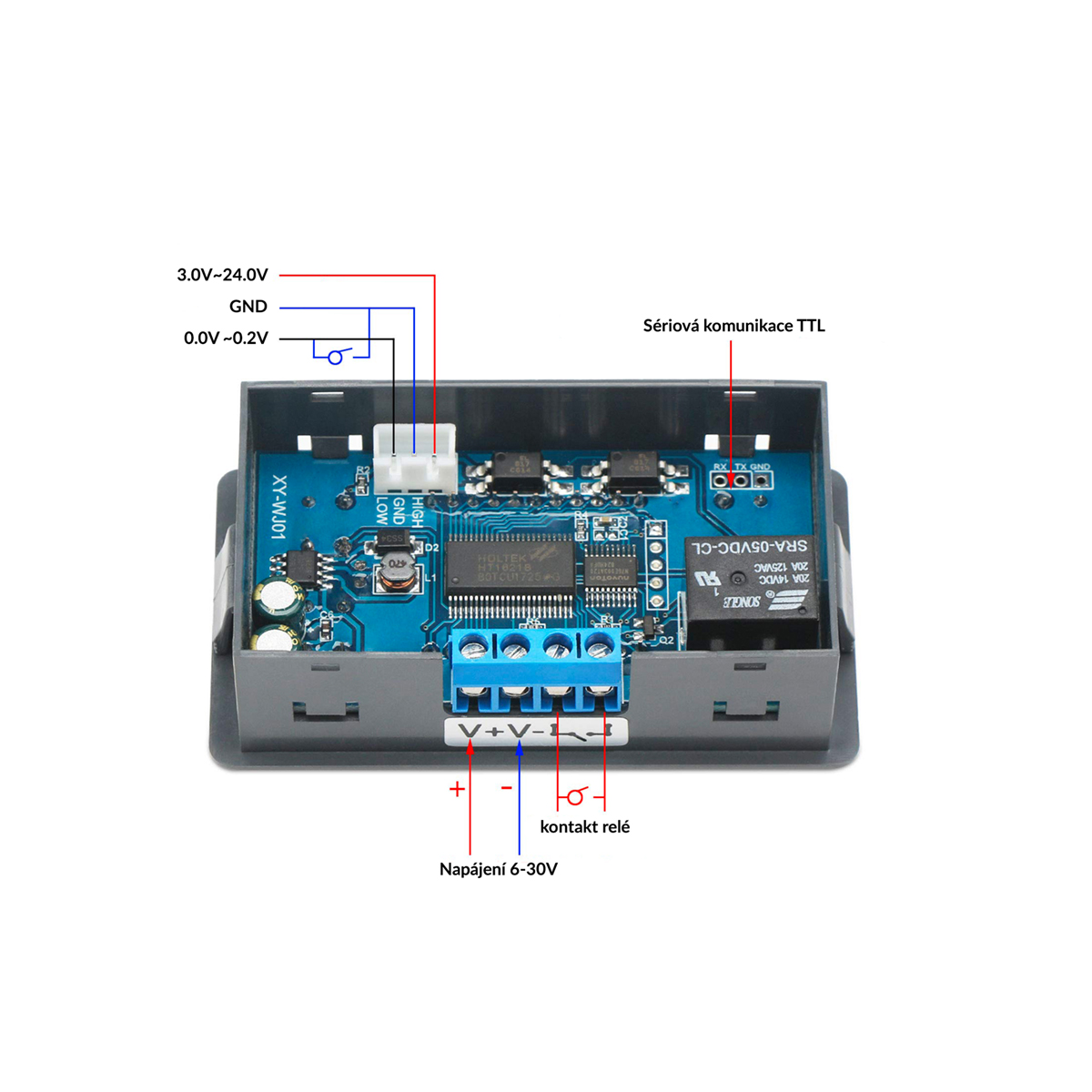

XY-WJ01 to programowalny cyfrowo moduł przekaźnika z funkcją opóźnienia i trybem cyklicznym. Moduł umożliwia ustawienie włączenia/wyłączenia przekaźnika w zakresie od 0,01s do 999,9min z możliwością ustawienia liczby cykli 1-9999/nieskończoność.01s do 999.9min z funkcją opóźnienia w trybie synchronicznym lub asynchronicznym z możliwością ustawienia liczby cykli 1-9999/nieskończoność, gdy przekaźnik cyklicznie ustawiony czas T1 i pauza T2. Przekaźnik może być sterowany napięciem 3.0V~24.0V lub poprzez przełączanie styków, patrz schemat połączeń w galerii.

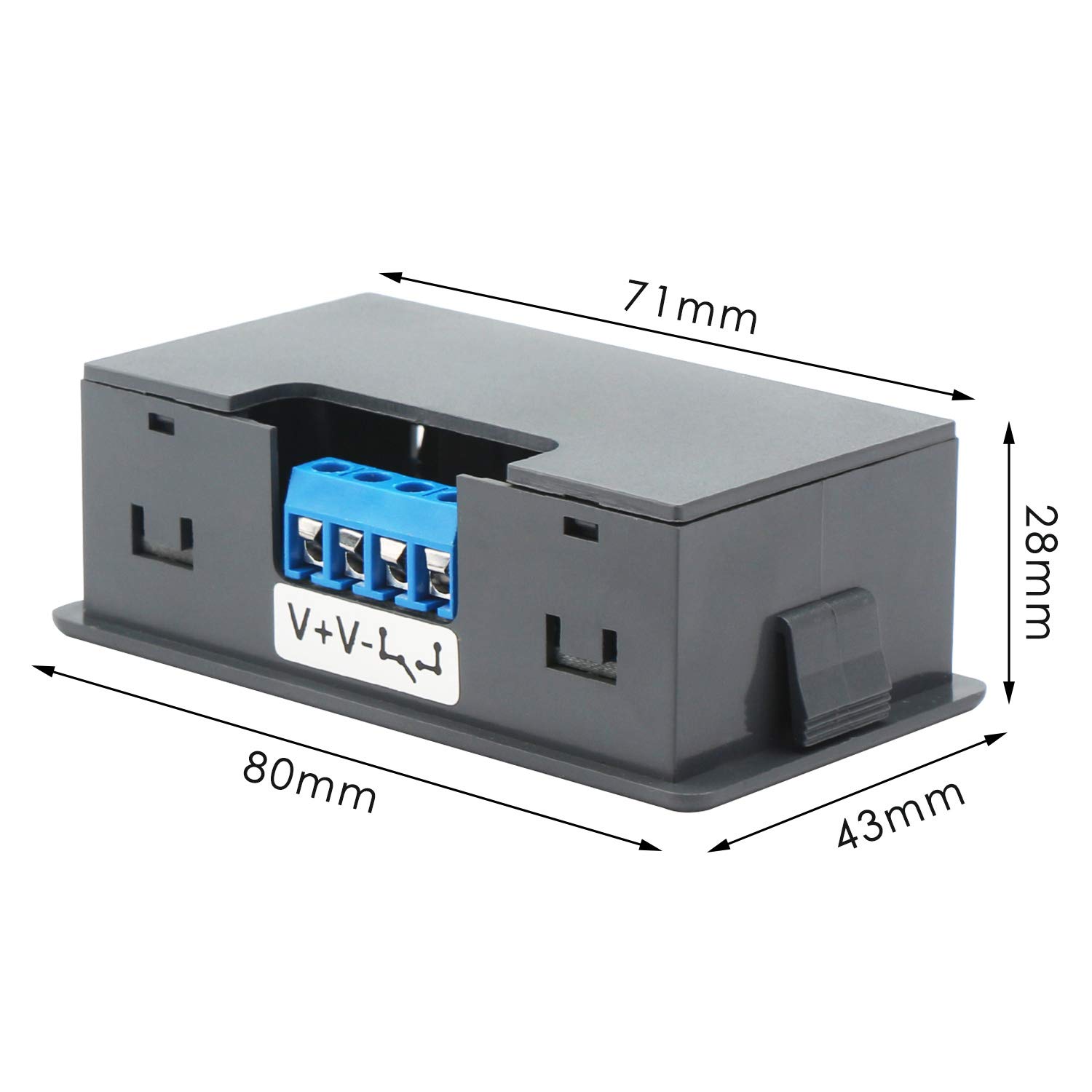

Wyraźny, podświetlany na niebiesko wyświetlacz LCD z białą czcionką służy do wyświetlania informacji o ustawieniach i stanie przekaźnika, a cztery sterowane cyfrowo przyciski są rozmieszczone wokół wyświetlacza, aby ustawić wszystkie funkcje. Moduł jest przeznaczony do wbudowania w skrzynkę lub obudowę urządzenia.
Moduł przekaźnika czasowego jest stosowany w urządzeniach elektrycznych i urządzeniach, w których konieczna jest zmiana stanu za pomocą precyzyjnego pomiaru czasu, do sterowania oświetleniem, ogrzewaniem lub sterowaniem silnikami, pompami, dozownikami, wentylatorami, stycznikami itp.
Moduł nadaje się do sterowania pompami za pomocą precyzyjnego odmierzania czasu z możliwością powtarzania, dzięki czemu można uzyskać automatyczne i powtarzalne dozowanie płynów z dużą precyzją.
Funkcja przekaźnika:
P1 - wyłączenie przekaźnika w ustawionym czasie t1 (ponowne naciśnięcie przycisku w czasie t1 resetuje odliczanie)
P2 - wyłączenie przekaźnika w ustawionym czasie t1 (ponowne naciśnięcie przycisku w czasie t1 zatrzymuje odliczanie)
P3 - załączenie przekaźnika w ustawionym czasie t1
P4 - wyłączenie przekaźnika na nastawiony czas t1, załączenie przekaźnika na nastawiony czas t2 w trybie cyklicznym (powtarzanie)
(ponowne naciśnięcie przycisku restartuje i zatrzymuje timer)
P5 - załączenie przekaźnika na nastawiony czas t1, wyłączenie przekaźnika na nastawiony czas t2 w trybie cyklicznym (powtórzenie)
(ponowne naciśnięcie przycisku uruchamia i zatrzymuje timer)
P6 otwarcie przekaźnika na nastawiony czas t1, zamknięcie przekaźnika na nastawiony czas t2 w trybie cyklicznym (powtórzenie)
P7 otwarty przekaźnik na ustawiony czas t1, otwarty przekaźnik na ustawiony czas t2 w trybie cyklicznym (powtórz)
P8 Przekaźnik jest załączony i rozłączenie styków sterujących otwiera przekaźnik na czas T1
P9 Przekaźnik jest otwarty i rozłączenie styków sterujących włącza przekaźnik na czas T1
Zakresy ustawień czasu:
1) 0.01sec~99.99sec
2) 0.1sek~999.9sek
3) 1sek~9999sek
4) 1min~999.9min
