System mikroskopowy ALL-IN-ONE 16-130x zawierający kamerę SMART, przemysłowej jakości monitor FullHD LCD AH-VA i regulowane oświetlenie LED obiektywu.
Optyka mikroskopu wraz z kamerą są zamontowane na całkowicie metalowym, solidnym, profesjonalnym elektronicznym stoliku mikroskopowym, umożliwiającym przesuwanie mikroskopu w górę i w dół oraz obracanie go wokół własnej osi. Statyw posiada ogromną podstawę roboczą o wymiarach 378x245 mm, na której można umieścić dowolną płytkę drukowaną. Powiększenie mikroskopu wynosi 16-130x.
Optyka mikroskopu ma powiększenie 16-130x przy odległości widzenia około 10 cm.
Uwaga - powiększenie odnosi się do 10,1-calowego wyświetlacza HDMI, który znajduje się w zestawie.

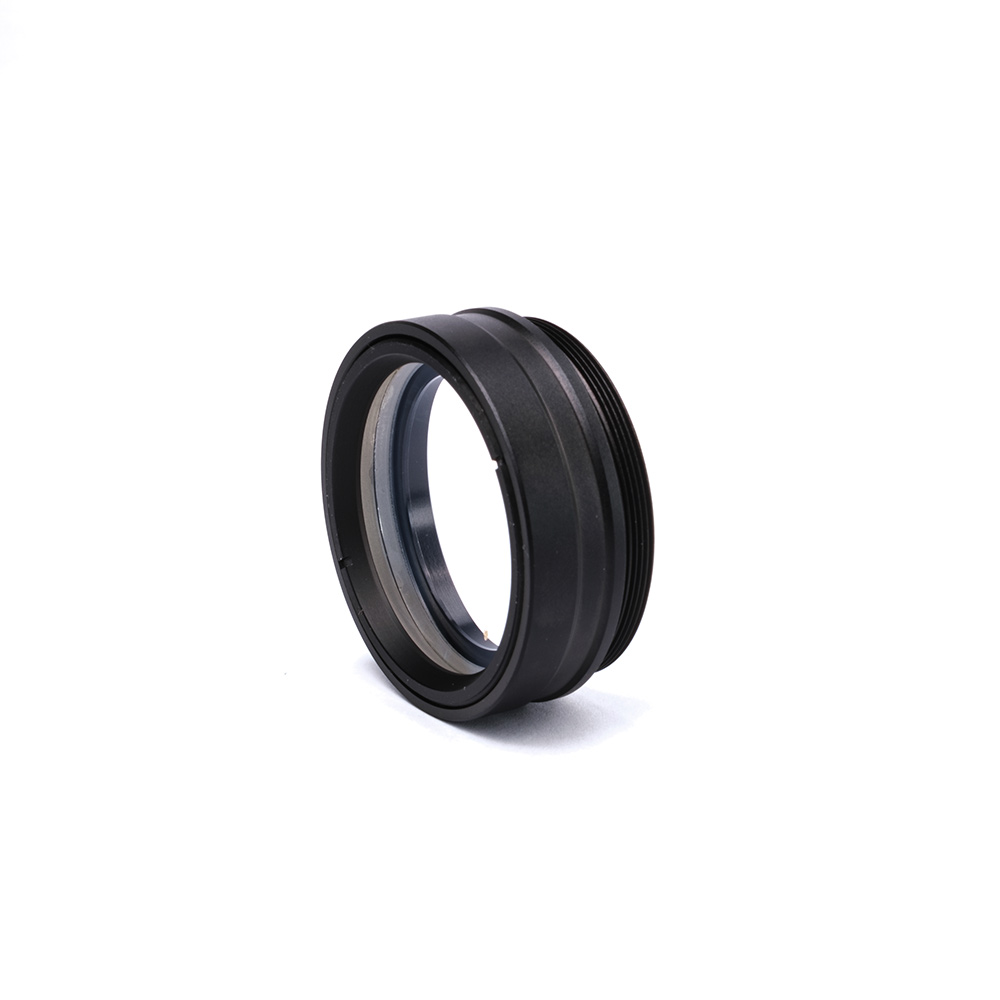

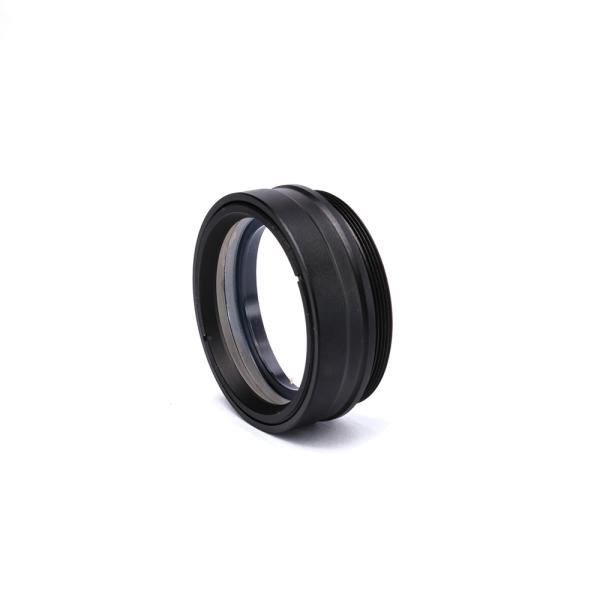

Możliwe jest również zakupienie przystawek, które zwielokrotniają powiększenie do 34-260x lub 64-520x, ale w przypadku tych przystawek nie można użyć dostarczonego oświetlenia, a obiekt pod mikroskopem musi być oświetlony zewnętrznie, ponieważ obraz jest zbyt ciemny przy dostarczonym oświetleniu.
Mikroskop posiada cyfrową kamerę SMART o wysokiej rozdzielczości FullHD 1080p (1920x1080px), która posiada własny system operacyjny, sterowany za pomocą myszy USB - dla tego modelu dostarczamy mysz bezprzewodową Genius. Kamera posiada dwa porty USB, jeden do podłączenia peryferiów sterujących, a drugi do podłączenia urządzenia pamięci masowej (pendrive,..).
System umożliwia pomiary, w tym kalibrację skali. Dostępne są linie definiowane przez użytkownika (poziome, pionowe i krzyżowe), które pozwalają na przykład na pozycjonowanie obserwowanego obiektu w kadrze w celu wykonania dokładnych zrzutów ekranu. Dostępny jest również tryb linijki (X,Y i średnica). Oczywiście dostępne są zaawansowane ustawienia obrazu. Menu można ukryć, klikając prawym przyciskiem myszy, aby wykorzystać cały obszar obrazu. Możliwe jest rysowanie, dodawanie kształtów i figur geometrycznych w różnych kolorach do obrazu w celu oznaczenia np. wad produktu. Kamera nagrywa filmy w rozdzielczości FullHD. Cały system może być sterowany za pomocą myszy komputerowej z USB, którą można podłączyć bezpośrednio do mikroskopu.
Monitor montowany jest bezpośrednio na pręcie nośnym konstrukcji, dzięki czemu wszystkie części mikroskopu tworzą zwartą całość, która nie zajmie na stoliku więcej miejsca niż to konieczne (monitor można pozostawić na statywie).
Okrągła lampa LED świecąca jasnym białym światłem służy do doskonałego oświetlenia obrazowanej powierzchni w celu zachowania odcieni kolorów obiektów. W połączeniu z czułym sensorem kamery, zapewnia ona wystarczające oświetlenie nawet przy maksymalnym powiększeniu bez znaczącego wzrostu szumów obrazu. Wystarczy umieścić oglądaną lub naprawianą część pod obiektywem, włączyć zasilanie, ustawić pokrętło na żądaną ogniskową i wyostrzyć za pomocą pokrętła na wsporniku obiektywu.
Optyka jest w stanie ustawić ostrość z odległości kilku centymetrów, pozostawiając dużo miejsca do pracy (lutowanie, operacje testpoint, zrywanie połączeń na płytce...) pod głowicą obiektywu.
Ten sam mikroskop jest również dostępny z optyką 3D, umożliwiając unikalny widok z boku.
