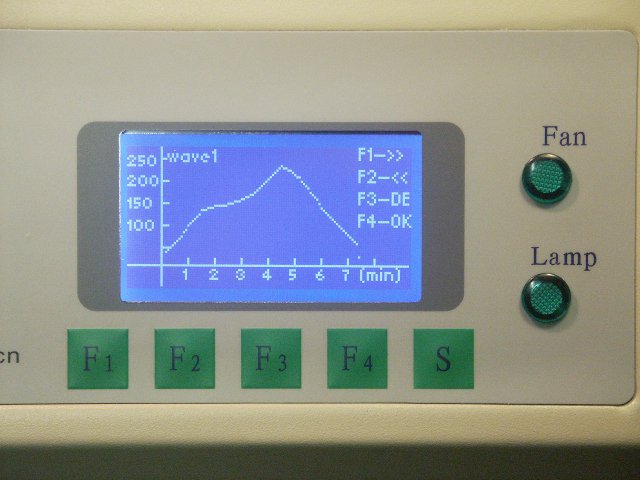

cały proces topienia promieniowaniem iR jest kontrolowany i ustawiany cyfrowo zgodnie z wybraną krzywą roboczą, wyświetlaną na w pełni graficznym wyświetlaczu LCD. Promieniowanie podczerwone jest wykorzystywane do podgrzewania i ponownego rozpływu stopu lutowniczego w celu utworzenia połączeń lutowanych. Po nałożeniu pasty lutowniczej i komponentów na płytkę drukowaną, złącza lutownicze są tworzone przez ogrzewanie zespołu z powodu energii cieplnej promieniowania padającego na punkt lutowniczy i jego otoczenie. Temperatura musi osiągnąć temperaturę topnienia mieszanki lutowniczej.

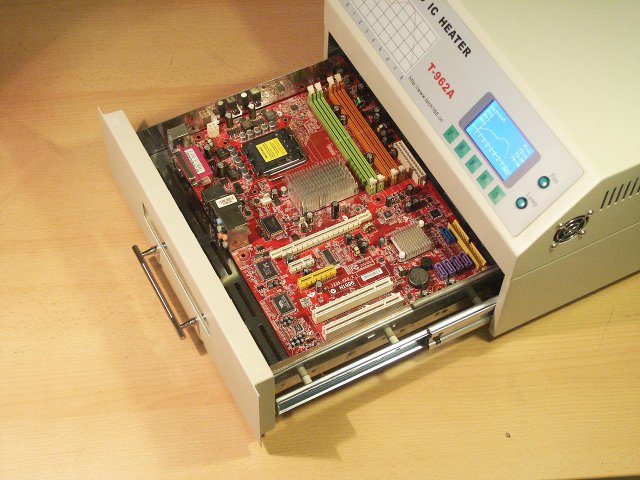

Technologia lutowania piecowego ma ogólne zastosowanie do lutowania komponentów SMT i SMD. Odpowiednim urządzeniem do takiego lutowania jest tak zwany piec ciągły lub piec tunelowy. Piece te mają kilka pasów temperaturowych, przez które płytka PCB jest przenoszona za pomocą tacy taśmowej. Prędkość, z jaką płytka przemieszcza się przez poszczególne strefy temperaturowe, określa długość czasu, przez jaki płytka PCB pozostaje w strefach temperaturowych i zapewnia niezbędny przebieg temperatury procesu lutowania, w tym zalecane chłodzenie końcowe na końcu procesu, które jest realizowane przez wentylatory. Takie piece są jednak bardzo duże, niepotrzebnie solidne i mogą być bardziej skomplikowane w obsłudze; oczywiście lepiej nadają się do dużych ilości PCB. T-962A nie jest piecem ciągłym i dlatego nie ma ruchu płytki w piecu; wyeliminowano potrzebę ogrzewania kilku stref i potrzebę przenoszenia płytki za pomocą przenośnika. Precyzyjny pomiar czasu i temperatury zapewniają grzejniki iR - ogniwa kwarcowe i wentylatory nad płytką PCB, wraz z czujnikami temperatury i jednostką sterującą procesora. Gwarantuje to, że obwiednia temperatury jest utrzymywana przez cały proces lutowania, w tym chłodzenie końcowe, bez ruchu płytki.

W zależności od użytego stopu lutowniczego, użytkownik ustawia krzywą lutowniczą, a system procesorowy automatycznie kontroluje cały proces. Wykorzystuje on promieniowanie podczerwone do ogrzewania lub w połączeniu z przepływem gorącego powietrza. Wentylatory są używane do realizacji fazy chłodzenia.

W zależności od użytego stopu lutowniczego, użytkownik ustawia krzywą lutowania, a system procesora automatycznie kontroluje cały proces. Do wyboru jest 8 zdefiniowanych krzywych temperatury, a temperaturę krzywych 7 i 8 można zmieniać w zakresie od 0 do 280°C w każdym punkcie czasowym 0-8 min. Wykorzystuje promieniowanie IR do ogrzewania lub kombinację z przepływem gorącego powietrza. Wentylatory są używane do realizacji fazy chłodzenia.

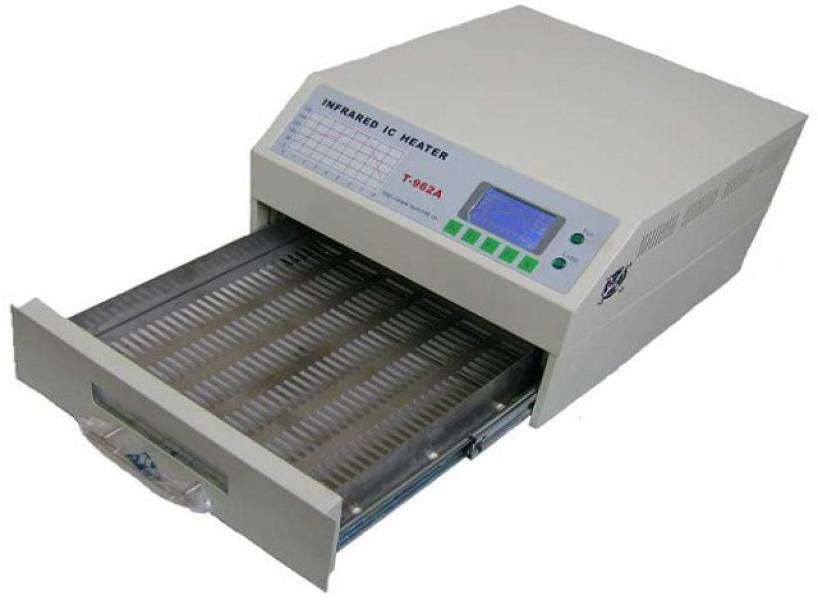

Bezołowiowy piec do topienia IR z wizjerem
