Piec rozpływowy na podczerwień do lutowania bezołowiowego. Został zaprojektowany dla małych płytek PCB o wymiarach do 235 x 180 mm i wykorzystuje promieniowanie dalekiej podczerwieni (FIR) w zakresie 15-1000 µm. Promieniowanie podczerwone jest wykorzystywane do podgrzewania i ponownego rozpływu stopu lutowniczego w celu utworzenia połączeń lutowanych. Po nałożeniu pasty lutowniczej i osadzeniu komponentów na płytce drukowanej, złącza lutownicze są formowane poprzez podgrzanie zespołu dzięki energii cieplnej promieniowania padającego na punkty lutownicze i ich otoczenie.

temperatura musi osiągnąć temperaturę topnienia mieszanki lutowniczej; moc emiterów jest kontrolowana przez system sterowania zgodnie z ustawionymi parametrami podczas całego procesu.

Technologia lutowania w piecu ma ogólne zastosowanie do lutowania komponentów SMT i SMD. Odpowiednim urządzeniem do takiego lutowania jest tak zwany piec ciągły lub piec tunelowy. Te piece rozpływowe mają kilka zakresów temperatur, przez które płytka PCB jest przenoszona za pomocą tacy taśmowej. Prędkość, z jaką płytka przemieszcza się przez poszczególne strefy temperaturowe, określa długość czasu, przez jaki płytka PCB pozostaje w strefach temperaturowych i zapewnia niezbędny przebieg temperatury procesu lutowania, w tym zalecane schładzanie po zakończeniu procesu, które jest realizowane przez wentylatory. Takie piece są jednak bardzo duże, niepotrzebnie solidne i mogą być bardziej skomplikowane w obsłudze; oczywiście lepiej nadają się do dużych ilości PCB. Piec LT-962 nie jest piecem ciągłym, a zatem nie ma ruchu płytki w piecu; nie ma potrzeby podgrzewania kilku stref i nie ma potrzeby przenoszenia płytki za pomocą przenośnika. Precyzyjny czas i zgodność temperaturowa są obsługiwane przez grzejniki i wentylatory nad płytką drukowaną, wraz z czujnikami temperatury i jednostką sterującą procesora. Zapewnia to utrzymanie odpowiedniej temperatury podczas całego procesu lutowania, w tym chłodzenia końcowego, bez przemieszczania płytki.

W zależności od użytego stopu lutowniczego, użytkownik ustawia krzywą lutowniczą, a system procesora automatycznie kontroluje cały proces. W przypadku chłodzenia końcowego, wentylatory są automatycznie uruchamiane po zakończeniu procesu lutowania - część chłodząca jest również kontrolowana w ramach wybranego programu.

Program lutowania można ustawić zgodnie z załączonymi tabelami dla stopów Sn43-Pb43-Bi14, Sn42-Bi58, Sn48-In52, Sn63-Pb37, Sn60-Pb40, Sn62-Pb46-Ag2, Sn96.5-Ag3.5, Sn87-Ag3-Cu3-In7, Sn91-Zn9, Sn95.4-Ag3.1-Cu1.5, Sn99.3-Cu0.7, Sn94-Ag3-Cu3, Sn97-Cu3, Sn95-Sb5.

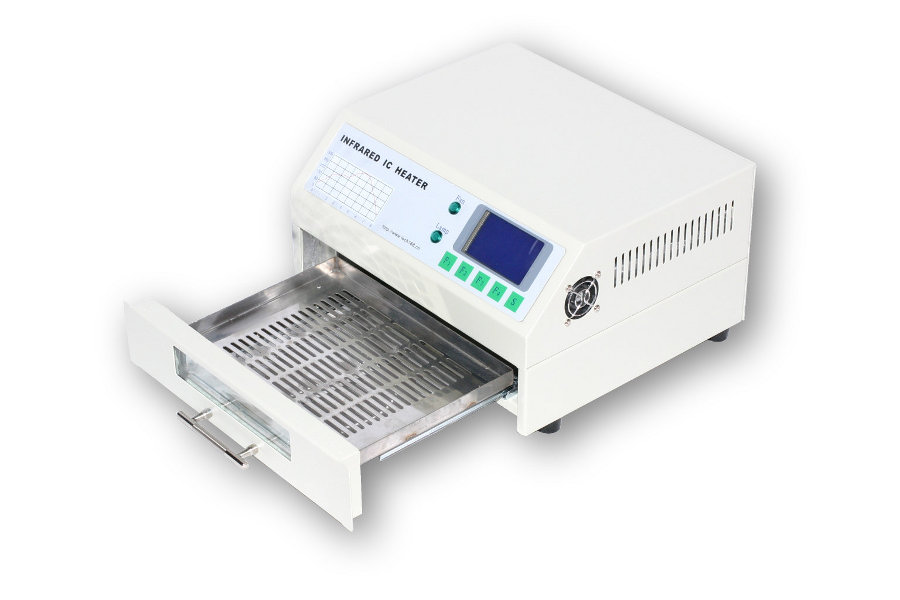

Mini piec rozpływowy z komorą IR
