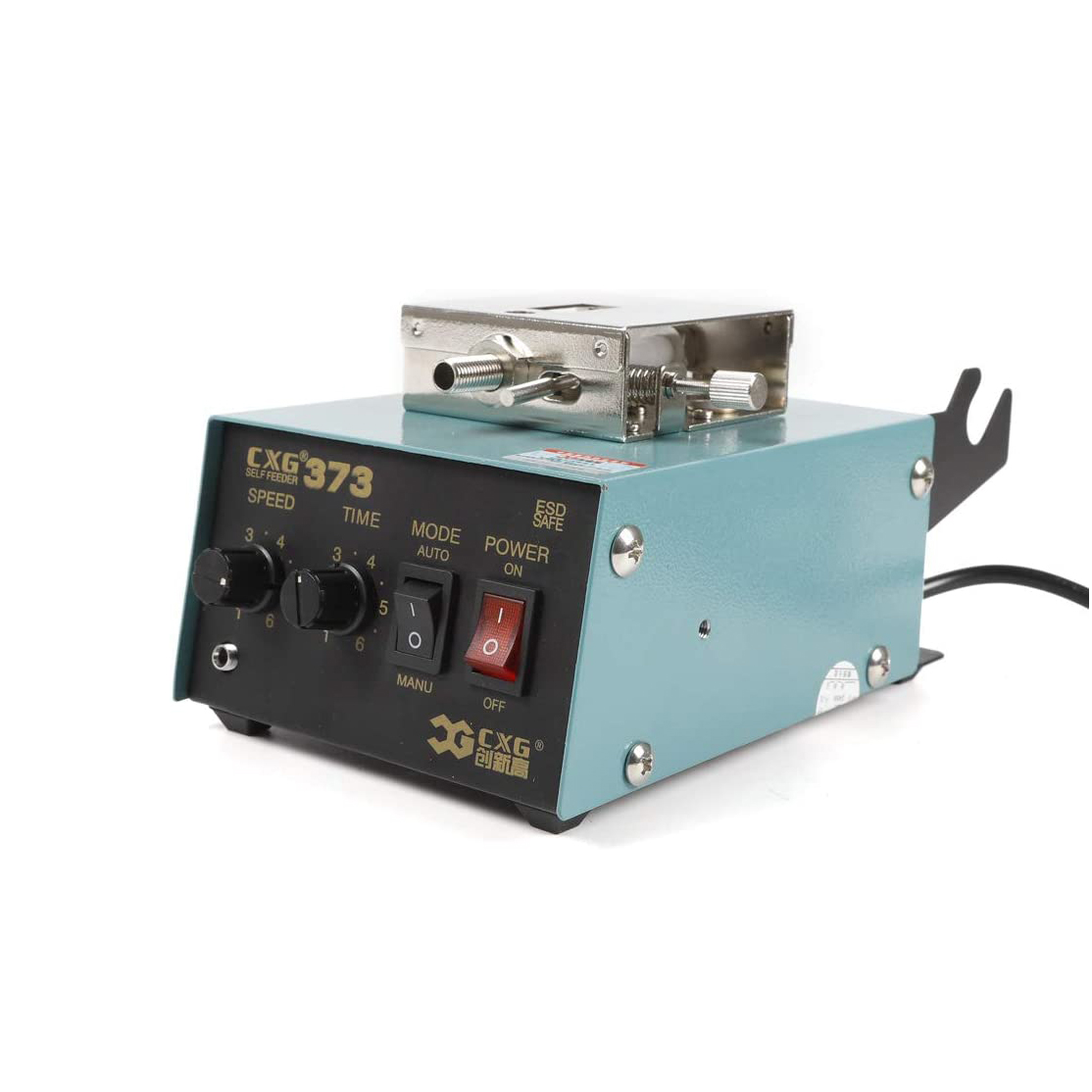

Zautomatyzowany system mechaniczny do dozowania cyny rurkowej do końcówki mikrolutownicy. CXG 373
Zmotoryzowana przekładnia z kołami zębatymi odwija samą cynę z cewki, która mieści się w zintegrowanym uchwycie w korpusie przyrządu, i podaje ją przez silikonową szpulkę bezpośrednio do końcówki mikrolutownicy. Prędkość podawania cyny jest regulowana za pomocą potencjometru w zakresie od 0,5 do 2 mm/s. Stacja może automatycznie dozować cynę - oprócz prędkości można również ustawić długość interwału czasowego podawania cyny - do 7 s - za pomocą potencjometru.
Dozowanie cyny jest uruchamiane za pomocą dołączonego pedału nożnego w trybie dozowania (nie ma znaczenia, jak długo pedał jest włączony - zawsze usuwana jest tylko ustawiona ilość cyny) lub w trybie ręcznym, gdy cyna jest podawana tak długo, jak długo pedał jest włączony. Po zwolnieniu pedału lub zakończeniu ustawionej partii, rewers jest zawsze automatycznie włączany, co powoduje cofnięcie cyny o około 3 mm, aby nie kolidowała z obszarem roboczym końcówki do mikrolutowania.

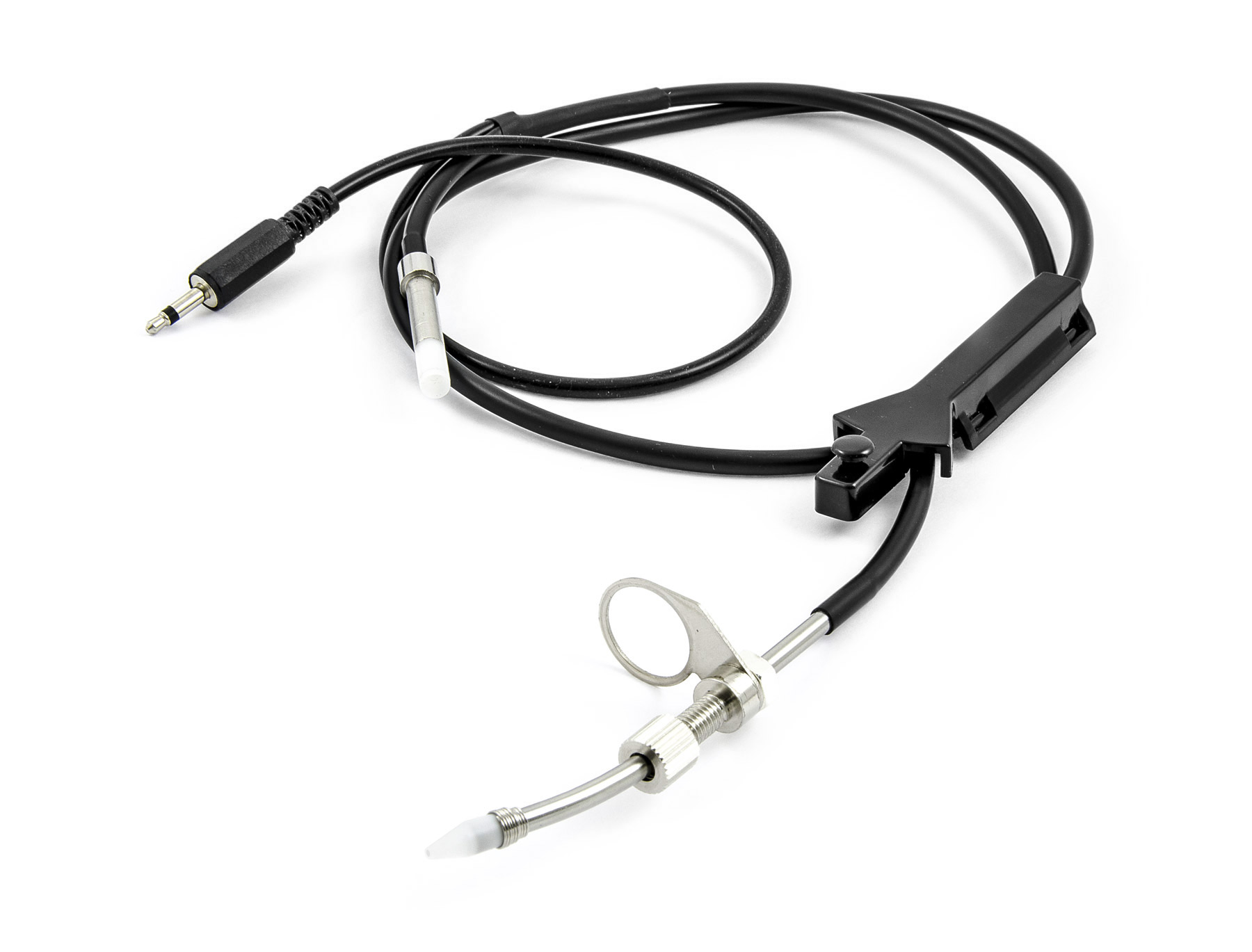

Średnica rurki cynowej, którą może obsłużyć mechanizm podający, wynosi głównie 1 mm. Możliwe jest również wprowadzanie cyny rurkowej o średnicy 0,7-1,2 mm. Długość podajnika wynosi 82 cm.
Korzystając z tej maszyny, operator ma wolne ręce, które mogą lepiej obsługiwać lutowany przedmiot. Nadaje się do automatyzacji procesu lutowania na liniach produkcyjnych.

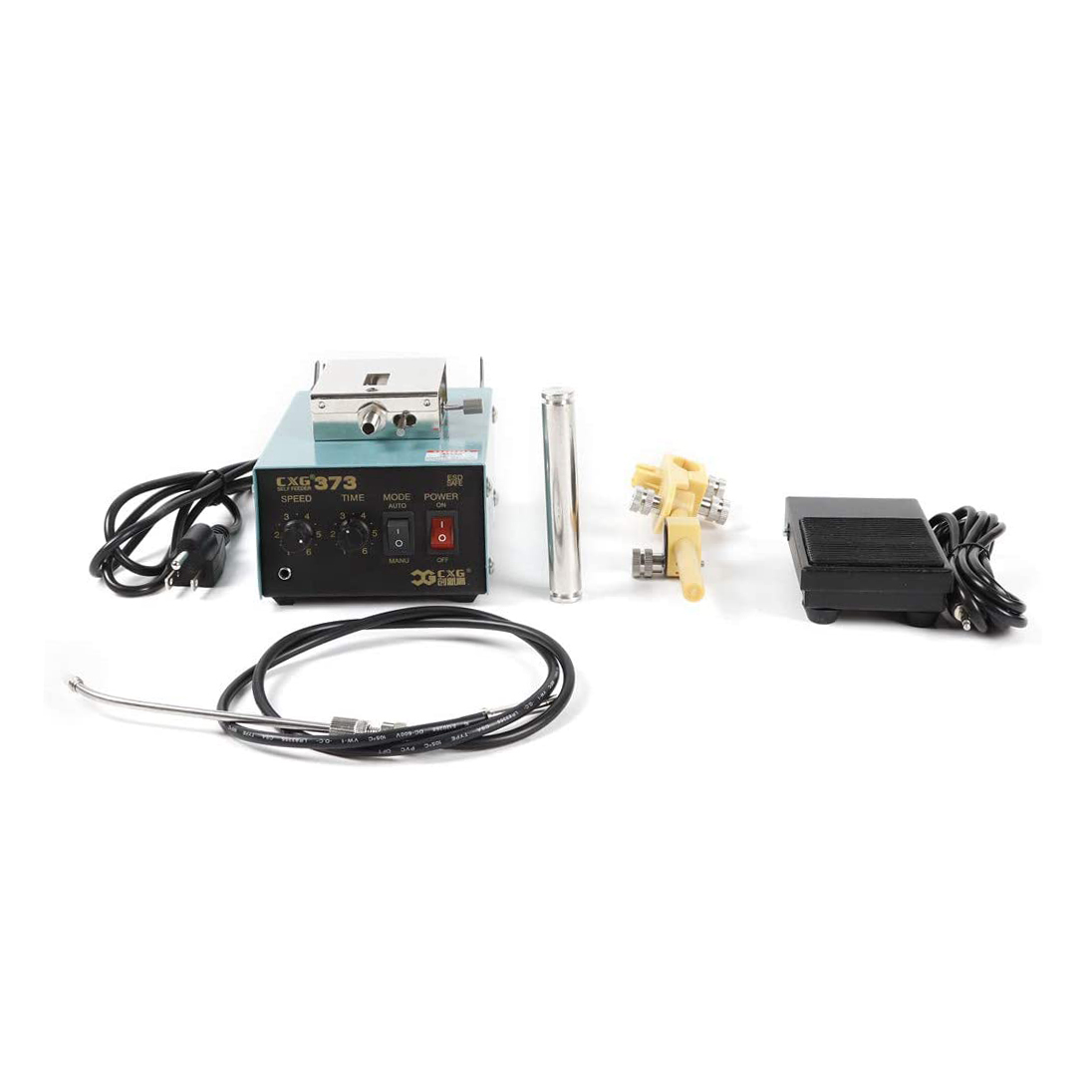

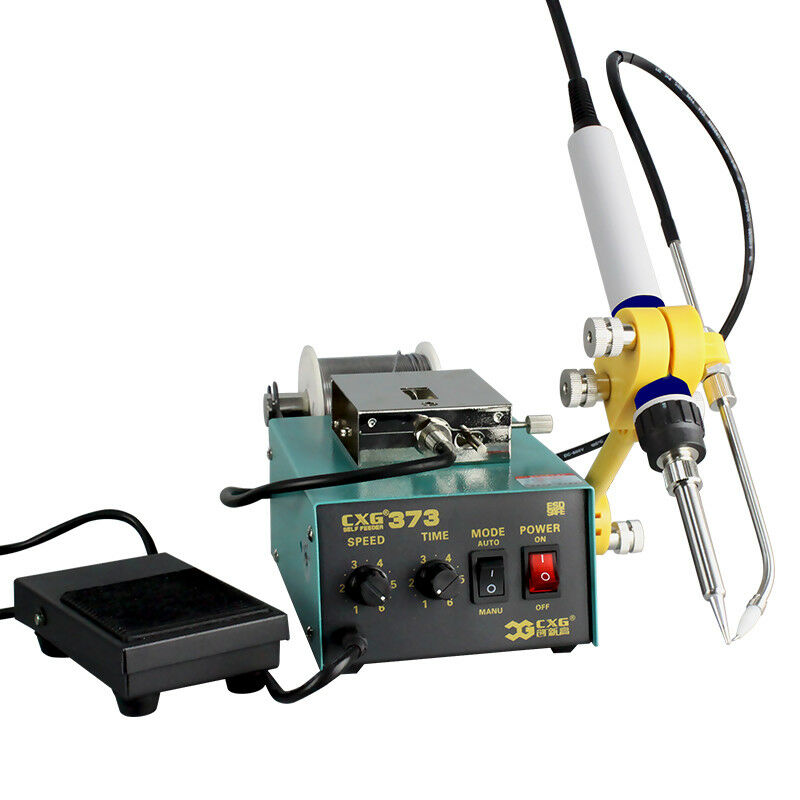

Jeśli wymaga tego aplikacja, a do lutowania potrzebne są obie ręce, można użyć uchwytu, który mocuje się do podwozia podajnika w celu stałego zamocowania pióra lutowniczego. Uchwyt znajduje się w zestawie i jest łatwy w montażu dzięki ręcznej śrubie.

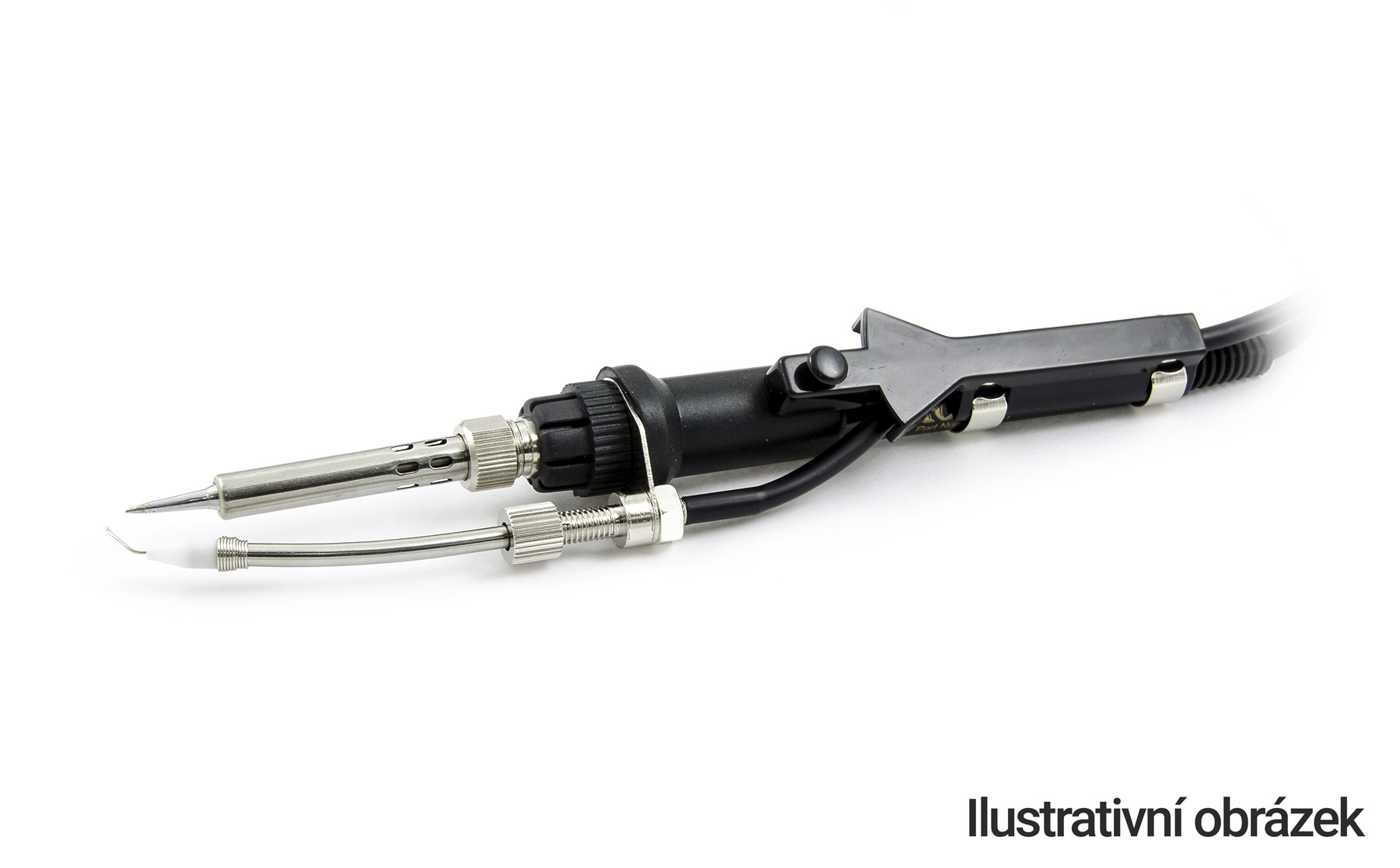

Pióro lutownicze widoczne na zdjęciu poniżej nie wchodzi w skład zestawu.
